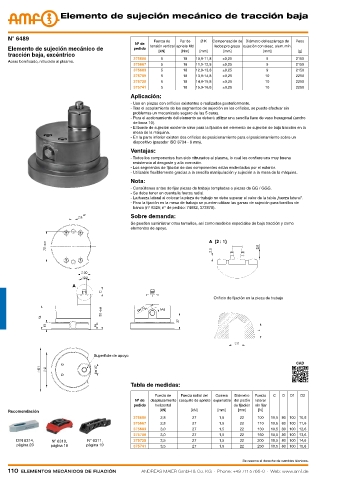

P. 110

elemento de sujeción mecánico de tracción baja




    N° 6489                                            Fuerza de   Par de   Ø K  Compensación de Diámetro del espárrago de  Peso
                                                Nº de
    Elemento de sujeción mecánico de            pedido   tensión vertical apriete Md  lados pro grapa sujeción con aleac. alum. mín.
                                                         [kN]    [Nm]  [mm]    [mm]          [mm]         [g]
    tracción baja, excéntrico
                                                375600    5      18   10,9-11,8  ±0,25         9         2150
    Acero bonificado, nitrurado al plasma.
                                                375667    5      18   11,9-12,8  ±0,25         9         2150
                                                375683    5      18   12,9-13,8  ±0,25         9         2150
                                                375709    5      18   13,9-14,8  ±0,25        10         2250
                                                375725    5      18   14,9-15,8  ±0,25        10         2250
                                                375741    5      18   15,9-16,8  ±0,25        10         2250
                                               Aplicación:
                                               - Uso en piezas con orificios existentes o realizados posteriormente.
                                               -  Tras el acoplamiento de los segmentos de sujeción en los orificios, se puede efectuar sin
                                                problemas un mecanizado seguro de las 5 caras.
                                               -  Para el accionamiento del elemento se deberá utilizar una sencilla llave de vaso hexagonal (ancho
                                                de boca 10).
                                               -  El borde de sujeción existente sirve para la fijación del elemento de sujeción de baja tracción en la
                                                mesa de la máquina.
                                               -  En la parte inferior existen dos orificios de posicionamiento para el posicionamiento sobre un
                                                dispositivo (pasador ISO 8734 - 8 mm).
                                               Ventajas:
                                               -  Todos los componentes han sido nitrurados al plasma, lo cual les confiere una muy buena
                                                resistencia al desgaste y a la corrosión.
                                               - Los segmentos de fijación de dos componentes están endentados por el exterior.
                                               - Utilizable flexiblemente gracias a la sencilla manipulación y sujeción a la mesa de la máquina.
                                               Nota:
                                               - Consúltenos antes de fijar piezas de trabajo templadas o piezas de GG / GGG.
                                               - Se debe tener en cuenta la fuerza radial.
                                               - La fuerza lateral al colocar la pieza de trabajo no debe superar el valor de la tabla „fuerza lateral“.
                                               -  Para la fijación en la mesa de trabajo se pueden utilizar las garras de sujeción para tornillos de
                                                banco (n° 6325; n° de pedido: 74682, 373878).
                                               Sobre demanda:
                                               Se pueden suministrar otros tamaños, así como modelos especiales de baja tracción y como
                                               elementos de apoyo.













                                                                            Orificio de fijación en la pieza de trabajo











                                  Superficie de apoyo
                                                                                                         CAD



                                               Tabla de medidas:
                                                       Fuerza de   Fuerza radial del   Carrera   Diámetro   Fuerza   C  D  D1  D2
                                                Nº de    desplazamiento  casquillo de apriete  expansible del pistón   lateral
                                                pedido  horizontal                 de fijación   sin fijar
    Recomendación                                        [kN]       [kN]     [mm]    [mm]   [N]
                                                375600   2,8         27       1,5    22    100  10,5 80 100 10,6
                                                375667   2,8         27       1,5    22    110  10,5 80 100 11,6
                                                375683   3,0         27       1,5    22    130  10,5 80 100 12,6
                                                375709   3,0         27       1,5    22    160  10,5 80 100 13,6
       DIN 6314,   N° 6310,     N° 6311,        375725   3,5         27       1,5    22    200  10,5 80 100 14,6
       página 20   página 18   página 19        375741   3,5         27       1,5    22    250  10,5 80 100 15,6


                                                                                      Se reserva el derecho de cambios técnicos.
