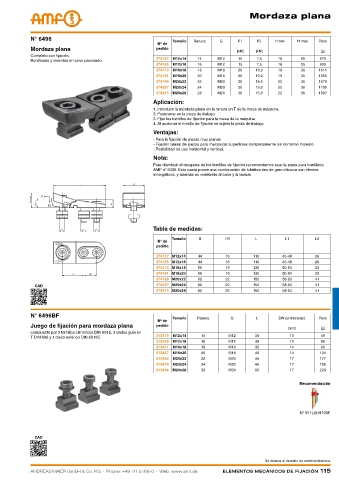

P. 115

mordaza plana




            N° 6496                                           Tamaño  Ranura  G      F1    F2     H mín.  H máx.  Peso
                                                        Nº de
            Mordaza plana                               pedido
                                                                                    [kN]   [kN]                   [g]
            Completo con fijación.
                                                        374157  M12x14  14   M12     15    7,5     16      25    579
            Bonificado y revenido en color pavonado.
                                                        374165  M12x16  16   M12     15    7,5     16      25    600
                                                        374173  M16x18  18   M16     20    10,0    19      30    1011
                                                        374181  M16x20  20   M16     20    10,0    19      30    1055
                                                        374199  M20x22  22   M20     30    15,0    22      36    1670
                                                        374207  M20x24  24   M20     30    15,0    22      36    1705
                                                        374215  M20x28  28   M20     30    15,0    22      36    1807
                                                       Aplicación:
                                                       1. Introducir la mordaza plana en la ranura en T de la mesa de máquina.
                                                       2. Posicionar en la pieza de trabajo.
                                                       3. Fijar los tornillos de fijación para la mesa de la máquina.
                                                       4. Al accionar el tornillo de fijación se sujeta la pieza de trabajo.
                                                       Ventajas:
                                                       - Para la fijación de piezas muy planas
                                                       - Fijación lateral de piezas para mecanizar superficies completamente sin contorno molesto
                                                       - Posibilidad de uso horizontal y vertical.
                                                       Nota:
                                                       Para disminuir el desgaste de los tornillos de fijación recomendamos usar la pasta para tornillería
                                                       AMF nº 6339. Esta pasta posee una combinación de lubrificantes de gran eficacia con efectos
                                                       sinergéticos, y además es resistente al calor y al lavado.










                                                       Tabla de medidas:
                                                             Tamaño    B        H1         L         L1         L2
                                                        Nº de
                                                        pedido
                                                        374157 M12x14  44       16        110       45-48       26
                                                        374165 M12x16  44       16        110       45-48       26
                                                        374173 M16x18  56       19        130       50-54       33
                                                        374181 M16x20  56       19        130       50-54       33
                                                        374199 M20x22  62       22        152       58-63       41
             CAD                                        374207 M20x24  62       22        152       58-63       41
                                                        374215 M20x28  62       22        152       58-63       41



            N° 6496BF                                         Tamaño  Ranura      G        L       SW (entrecaras)  Peso
                                                        Nº de
            Juego de fijación para mordaza plana        pedido
                                                                                                      [mm]        [g]
            compuesto por 3 tornillos cilíndricos DIN 6912, 3 dados guía en
            T DIN 508 y 1 disco esférico DIN 6319C.     313379  M12x14  14       M12       30          10         49
                                                        313395  M12x16  16       M12       35          10         56
                                                        313411  M16x18  18       M16       35          14         90
                                                        313437  M16x20  20       M16       40          14        104
                                                        313452  M20x22  22       M20       45          17        177
                                                        313478  M20x24  24       M20       45          17        189
                                                        313494  M20x28  28       M20       55          17        228

                                                                                                          Recomendación




                                                                                                          N° 911LG-H100F




             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
