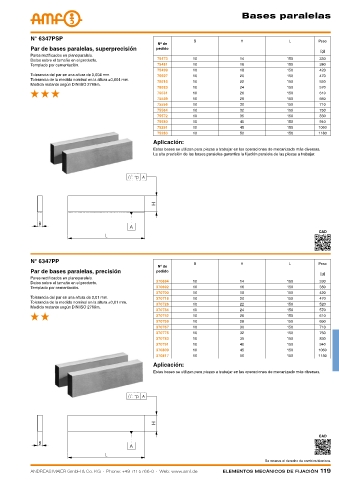

P. 119

Bases paralelas




            N° 6347PSP                                               B                H                L         Peso
                                                        Nº de
            Par de bases paralelas, superprecisión      pedido
                                                                                                                  [g]
            Pares rectificados en planoparalelo.
            Datos sobre el tamaño en el producto.       75473        10              14               150        330
            Templado por cementación.                   75481        10              16               150        380
                                                        75499        10              18               150        420
            Tolerancia del par en una altura de 0,004 mm.   75507    10              20               150        470
            Tolerancia de la medida nominal en la altura ±0,004 mm.
                                                        75515        10              22               150        520
            Medida restante según DIN ISO 2768m.
                                                        75523        10              24               150        570
                                                        75531        10              26               150        610
                                                        75549        10              28               150        660
                                                        75556        10              30               150        710
                                                        75564        10              32               150        750
                                                        75572        10              35               150        830
                                                        75580        10              40               150        940
                                                        75291        10              45               150        1060
                                                        75283        10              50               150        1180
                                                       Aplicación:
                                                       Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.
                                                       La alta precisión de las bases paralelas garantiza la fijación paralela de las piezas a trabajar.














                                                                                                                 CAD





            N° 6347PP
                                                                     B                H                L         Peso
                                                        Nº de
            Par de bases paralelas, precisión           pedido
                                                                                                                  [g]
            Pares rectificados en planoparalelo.
                                                        370684       10              14               150        330
            Datos sobre el tamaño en el producto.
            Templado por cementación.                   370692       10              16               150        380
                                                        370700       10              18               150        420
            Tolerancia del par en una altura de 0,01 mm.   370718    10              20               150        470
            Tolerancia de la medida nominal en la altura ±0,01 mm.
                                                        370726       10              22               150        520
            Medida restante según DIN ISO 2768m.
                                                        370734       10              24               150        570
                                                        370742       10              26               150        610
                                                        370759       10              28               150        660
                                                        370767       10              30               150        710
                                                        370775       10              32               150        750
                                                        370783       10              35               150        830
                                                        370791       10              40               150        940
                                                        370809       10              45               150        1060
                                                        370817       10              50               150        1180
                                                       Aplicación:
                                                       Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.












                                                                                                                 CAD




                                                                                              Se reserva el derecho de cambios técnicos.
