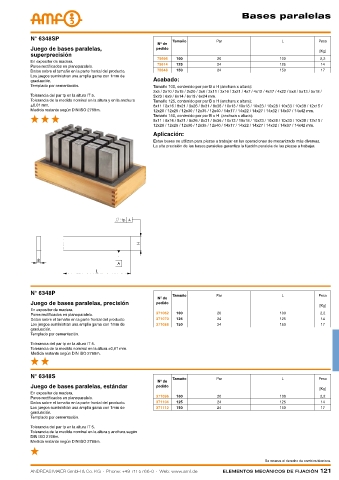

P. 121

Bases paralelas




            N° 6348SP                                         Tamaño         Par                    L            Peso
                                                        Nº de
            Juego de bases paralelas,                   pedido
                                                                                                                 [Kg]
            superprecisión
                                                        75606  100           20                    100           2,2
            En expositor de madera.
                                                        75614  125           24                    125            14
            Pares rectificados en planoparalelo.
            Datos sobre el tamaño en la parte frontal del producto.   75648  150  24               150            17
            Los juegos suministran una amplia gama con 1mm de
            graduación.                                Acabado:
            Templado por cementación.                  Tamaño 100, contenido por par B x H (anchura x altura):
                                                       2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 /
            Tolerancia del par tp en la altura IT 5.   5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm.
            Tolerancia de la medida nominal en la altura y en la anchura   Tamaño 125, contenido por par B x H (anchura x altura):
            ±0,01 mm.                                  8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 /
            Medida restante según DIN ISO 2768m.       12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm.
                                                       Tamaño 150, contenido por par B x H  (anchura x altura):
                                                       8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 /
                                                       12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm.
                                                       Aplicación:
                                                       Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.
                                                       La alta precisión de las bases paralelas garantiza la fijación paralela de las piezas a trabajar.






























            N° 6348P
                                                              Tamaño         Par                    L            Peso
                                                        Nº de
            Juego de bases paralelas, precisión         pedido
                                                                                                                 [Kg]
            En expositor de madera.
            Pares rectificados en planoparalelo.        371062  100          20                    100           2,2
            Datos sobre el tamaño en la parte frontal del producto.   371070  125  24              125            14
            Los juegos suministran una amplia gama con 1mm de   371088  150  24                    150            17
            graduación.
            Templado por cementación.
            Tolerancia del par tp en la altura IT 5.
            Tolerancia de la medida nominal en la altura ±0,01 mm.
            Medida restante según DIN ISO 2768m.



            N° 6348S
                                                              Tamaño         Par                    L            Peso
                                                        Nº de
            Juego de bases paralelas, estándar          pedido
                                                                                                                 [Kg]
            En expositor de madera.
            Pares rectificados en planoparalelo.        371096  100          20                    100           2,2
            Datos sobre el tamaño en la parte frontal del producto.   371104  125  24              125            14
            Los juegos suministran una amplia gama con 1mm de   371112  150  24                    150            17
            graduación.
            Templado por cementación.
            Tolerancia del par tp en la altura IT 5.
            Tolerancia de la medida nominal en la altura y anchura según
            DIN ISO 2768m.
            Medida restante según DIN ISO 2768m.



                                                                                              Se reserva el derecho de cambios técnicos.
