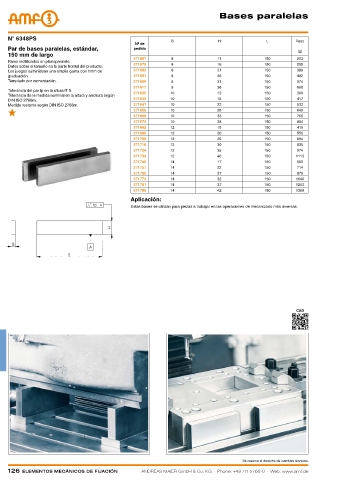

P. 126

Bases paralelas




    N° 6348PS                                                B                H                L         Peso
                                                Nº de
    Par de bases paralelas, estándar,           pedido
                                                                                                          [g]
    150 mm de largo
                                                371567       8               11               150        203
    Pares rectificados en planoparalelo.
                                                371575       8               16               150        295
    Datos sobre el tamaño en la parte frontal del producto.
    Los juegos suministran una amplia gama con 1mm de   371583  8            21               150        389
    graduación.                                 371591       8               26               150        482
    Templado por cementación.                   371609       8               31               150        574
                                                371617       8               36               150        668
    Tolerancia del par tp en la altura IT 5.
                                                371625       10              13               150        300
    Tolerancia de la medida nominal en la altura y anchura según
    DIN ISO 2768m.                              371633       10              18               150        417
    Medida restante según DIN ISO 2768m.        371641       10              23               150        533
                                                371658       10              28               150        649
                                                371666       10              33               150        768
                                                371674       10              38               150        884
                                                371682       12              15               150        416
                                                371690       12              20               150        556
                                                371708       12              25               150        694
                                                371716       12              30               150        835
                                                371724       12              35               150        974
                                                371732       12              40               150        1113
                                                371740       14              17               150        550
                                                371757       14              22               150        714
                                                371765       14              27               150        879
                                                371773       14              32               150        1040
                                                371781       14              37               150        1203
                                                371799       14              42               150        1369
                                               Aplicación:
                                               Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.





















                                                                                                         CAD































                                                                                      Se reserva el derecho de cambios técnicos.
