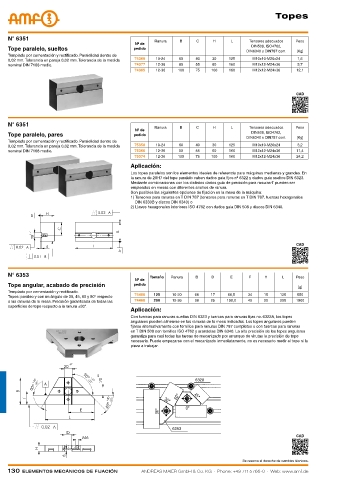

P. 130

topes




    N° 6351                                            Ranura   B     C     H     L      Tensores adecuados  Peso
                                                Nº de
    Tope paralelo, sueltos                      pedido                                   DIN508, ISO4762,
                                                                                        DIN6340 o DIN787 com.  [Kg]
    Templado por cementación y rectificado. Paralelidad dentro de
    0,02 mm. Tolerancia en pareja 0,02 mm. Tolerancia de la medida   74369  10-24  60  40  30  125  M10x10-M20x24  1,6
    nominal DIN 7168 medio.                     74377   12-36   80    55    60   160      M12x12-M24x36  5,7
                                                74385   12-36   100   75   100   160      M12x12-M24x36  12,1



                                                                                                         CAD





    N° 6351
                                                       Ranura   B     C     H     L      Tensores adecuados  Peso
                                                Nº de
    Tope paralelo, pares                        pedido                                   DIN508, ISO4762,
                                                                                        DIN6340 o DIN787 com.  [Kg]
    Templado por cementación y rectificado. Paralelidad dentro de
    0,02 mm. Tolerancia en pareja 0,02 mm. Tolerancia de la medida   75358  10-24  60  40  30  125  M10x10-M20x24  3,2
    nominal DIN 7168 medio.                     75366   12-36   80    55    60   160      M12x12-M24x36  11,4
                                                75374   12-36   100   75   100   160      M12x12-M24x36  24,2
                                               Aplicación:
                                               Los topes paralelos son los elementos ideales de referencia para máquinas medianas y grandes. En
                                               la ranura de 20H7 del tope paralelo caben dados guía fijos nº 6322 y dados guía sueltos DIN 6323.
                                               Mediante combinaciones con los distintos dados guía de precisión para ranuras-T pueden ser
                                               empleados en mesas con diferentes anchos de ranura.
                                               Son posibles las siguientes opciones de fijación en la mesa de la máquina:
                                               1)  Tensores para ranuras en T DIN 787 (tensores para ranuras en T DIN 787, tuercas hexagonales
                                                DIN 6330B y discos DIN 6340) o
                                               2) Llaves hexagonales interiores ISO 4762 con dados guía DIN 508 y discos DIN 6340.






                                                                                                         CAD





    N° 6353                                           Tamaño  Ranura  B    D      E     F     H     L    Peso
                                                Nº de
    Tope angular, acabado de precisión          pedido
                                                                                                          [g]
    Templado por cementación y rectificado.
                                                74450  125   10-20   68    17    66,5   34    15   125   550
    Topes: paraleo y con un ángulo de 30, 45, 60 y 90° respecto
    a las ranuras de la mesa. Precisión garantizada de todas las   74468  200  12-36  98  25  100,0  49  20  200  1900
    superficies de tope respecto a la ranura ±30“.
                                               Aplicación:
                                               Con tuercas para ranuras sueltas DIN 6323 y tuercas para ranuras fijas no. 6322A, los topes
                                               angulares pueden alinearse en las ranuras de la mesa indicadas. Los topes angulares pueden
                                               fijarse alternativamente con tornillos para ranuras DIN 787 completos o con tuercas para ranuras
                                               en T DIN 508 con tornillos ISO 4762 y arandelas DIN 6340. La alta precisión de los topes angulares
                                               garantiza para casi todas las tareas de mecanizado por arranque de virutas la precisión de tope
                                               necesaria. Puede empezarse con el mecanizado inmediatamente, no es necesario medir el tope ni la
                                               pieza a trabajar.





                                                                      6328









                                                              6353
                                                                                                         CAD




                                                                                      Se reserva el derecho de cambios técnicos.
