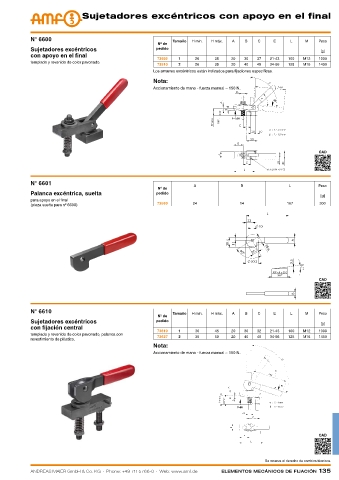

P. 135

sujetadores excéntricos con apoyo en el final




            N° 6600                                           Tamaño  H mín.  H máx.  A  B  C    E     L    M    Peso
                                                        Nº de
            Sujetadores excéntricos                     pedido                                                    [g]
            con apoyo en el final
                                                        73502   1     26    35    20   30  37   21-43  100  M12  1000
            templado y revenido de color pavonado.
                                                        73510   2     26    35    20   40  45   34-66  125  M16  1400
                                                       Los amarres excéntricos están indicados para fijaciones específicas.
                                                       Nota:
                                                       Accionamiento de mano - fuerza manual ~ 150 N.












                                                                                                                 CAD





            N° 6601                                                  A                B                L         Peso
                                                        Nº de
            Palanca excéntrica, suelta                  pedido
                                                                                                                  [g]
            para apoyo en el final
                                                        73569        24              14               167        300
            (pieza suelta para nº 6600)













                                                                                                                 CAD





            N° 6610                                           Tamaño  H mín.  H máx.  A  B  C    E     L    M    Peso
                                                        Nº de
            Sujetadores excéntricos                     pedido                                                    [g]
            con fijación central
                                                        73619   1     30    45    20   30  32   21-43  100  M12  1000
            templado y revenido de color pavonado, palanca con   73627  2  35  50  20  40  40   34-66  125  M16  1450
            revestimiento de plástico.
                                                       Nota:
                                                       Accionamiento de mano - fuerza manual ~ 150 N.
















                                                                                                                 CAD




                                                                                              Se reserva el derecho de cambios técnicos.
