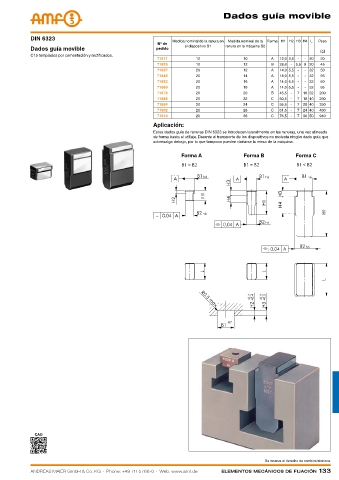

P. 133

dados guía movible




            DIN 6323                                          Medida nominal de la ranura en  Medida nominal de la  Forma H1 H2 H3 H4 L  Peso
                                                        Nº de
            Dados guía movible                          pedido    el dispositivo B1  ranura en la máquina B2
                                                                                                                  [g]
            C15 templados por cementación y rectificados.
                                                        71811         12              10        A  12,0 3,6  -  - 20  20
                                                        71829         12              12        B  28,6  -  5,5 9 20  45
                                                        71837         20              12        A  14,0 5,5  -  - 32  50
                                                        71845         20              14        A  14,0 5,5  -  - 32  55
                                                        71852         20              16        A  14,0 5,5  -  - 32  60
                                                        71860         20              18        A  14,0 5,5  -  - 32  65
                                                        71878         20              20        B  45,5  -  7  16 32  200
                                                        71886         20              22        C  50,5  -  7  18 40  290
                                                        71894         20              24        C  55,5  -  7  20 40  350
                                                        71902         20              28        C  61,5  -  7  24 40  460
                                                        71910         20              36        C  76,5  -  7  30 50  940
                                                       Aplicación:
                                                       Estos dados guía de ranuras DIN 6323 se introducen lateralmente en las ranuras, una vez alineado
                                                       de forma basta el utillaje. Durante el transporte de los dispositivos no molesta ningún dado guía que
                                                       sobresalga debajo, por lo que tampoco pueden dañarse la mesa de la máquina.

                                                                 Forma A               Forma B           Forma C



























































             CAD




                                                                                              Se reserva el derecho de cambios técnicos.
