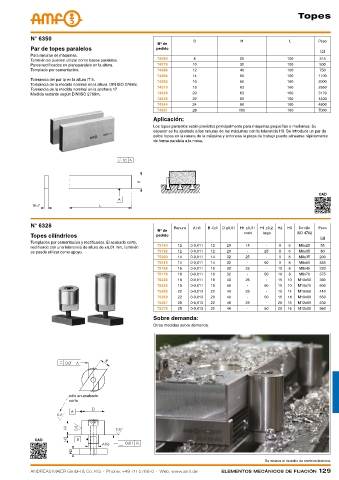

P. 129

topes




            N° 6350                                                  B                H                L         Peso
                                                        Nº de
            Par de topes paralelos                      pedido
                                                                                                                  [g]
            Para ranuras de máquinas.
            También se pueden utilizar como bases paralelas.   74260  8              25               100        315
            Pares rectificados en planoparalelo en la altura.   74278  10            32               100        500
            Templado por cementación.                   74286        12              40               100        750
                                                        74294        14              50               100        1100
            Tolerancia del par tp en la altura IT 5.
                                                        74302        16              50               160        2000
            Tolerancia de la medida nominal en la altura  DIN ISO 2768m.
                                                        74310        18              63               160        2850
            Tolerancia de la medida nominal en la anchura h7.
            Medida restante según DIN ISO 2768m.        74328        20              63               160        3170
                                                        74336        22              80               160        4400
                                                        74344        24              80               160        4800
                                                        74351        28              100              160        7000
                                                       Aplicación:
                                                       Los topes paralelos están previstos principalmente para máquinas pequeñas o medianas. Su
                                                       espesor se ha ajustado a las ranuras de las máquinas con la tolerancia H8. Se introduce un par de
                                                       estos topes en la ranura de la máquina y entonces la pieza de trabajo puede alinearse rápidamente
                                                       de forma paralela a la mesa.









                                                                                                                 CAD





            N° 6328                                           Ranura  A h6  B -0,6  D ±0,01  H1 ±0,01  H1 ±0,2  H2  H3  Tornillo   Peso
                                                        Nº de
                                                                                       corto   largo     ISO 4762
            Topes cilíndricos                           pedido                                                    [g]
            Templados por cementación y rectificados. El acabado corto,
                                                        75150  12   0-0,011  12  20    15     -    8  6   M6x25   55
            rectificado con una tolerancia de altura de ±0,01 mm, también
            se puede utilizar como apoyo.               75192  12   0-0,011  12  20     -     25   8  6   M6x35   80
                                                        75200  14   0-0,011  14  32    25     -    9  8   M8x35  200
                                                        75218  14   0-0,011  14  32     -     50   9  8   M8x60  355
                                                        75168  16   0-0,011  16  32    25     -    10  8  M8x45  220
                                                        75176  16   0-0,011  16  32     -     50   10  8  M8x70  375
                                                        75226  18   0-0,011  18  40    25     -    15  10  M10x50  360
                                                        75234  18   0-0,011  18  40     -     50   15  10  M10x75  600
                                                        75242  22   0-0,013  20  40    25     -    15  14  M10x55  410
                                                        75259  22   0-0,013  20  40     -     50   15  14  M10x80  650
                                                        75267  28   0-0,013  22  46    25     -    20  16  M12x60  630
                                                        75275  28   0-0,013  22  46     -     50   20  16  M12x90  950
                                                       Sobre demanda:
                                                       Otras medidas sobre demanda.













                         sólo en acabado
                         corto






             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
