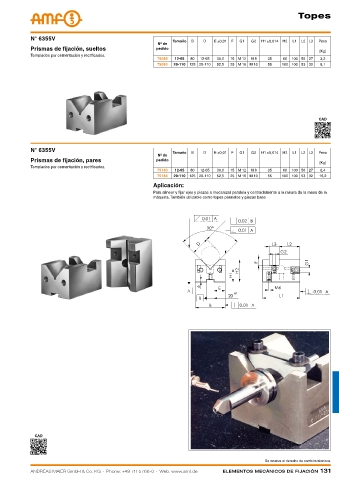

Page 131 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

topes

N° 6355V Tamaño B D E ±0,01 F G1 G2 H1 ±0,014 H2 L1 L2 L3 Peso
Nº de
Prismas de fijación, sueltos pedido
[Kg]
Templados por cementación y rectificados.
75085 12-65 80 12-65 30,0 15 M 12 M 8 35 60 100 56 27 3,2
75093 20-110 125 20-110 52,5 25 M 16 M 10 55 100 100 53 32 8,1

CAD

N° 6355V Tamaño B D E ±0,01 F G1 G2 H1 ±0,014 H2 L1 L2 L3 Peso
Nº de
Prismas de fijación, pares pedido
[Kg]
Templados por cementación y rectificados.
75143 12-65 80 12-65 30,0 15 M 12 M 8 35 60 100 56 27 6,4
75184 20-110 125 20-110 52,5 25 M 16 M 10 55 100 100 53 32 16,2
Aplicación:
Para alinear y fijar ejes y piezas a mecanizar paralela y centradamente a la ranura de la mesa de la
máquina. También utilizable como topes paralelos y piezas base

CAD

Se reserva el derecho de cambios técnicos.
