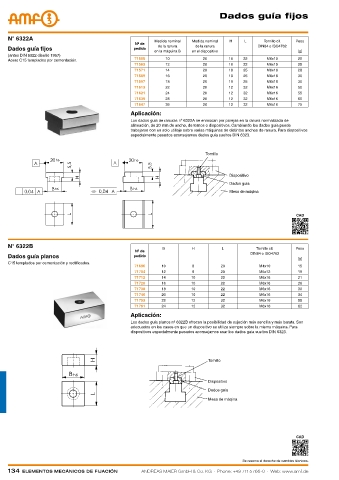

P. 134

dados guía fijos




    N° 6322A                                           Medida nominal   Medida nominal   H  L  Tornillo cil.   Peso
                                                Nº de
    Dados guía fijos                            pedido  de la ranura   de la ranura         DIN84 o ISO4762
                                                       en la máquina B  en el dispositivo                 [g]
    (antes DIN 6322 diseño 1957)
    Acero C15 templados por cementación.        71555      10           20       10   22       M6x10      20
                                                71563      12           20       10   22       M6x10      25
                                                71571      14           20       10   25       M6x16      28
                                                71589      16           20       10   25       M6x16      30
                                                71597      18           20       10   25       M6x16      30
                                                71613      22           20       12   32       M6x16      50
                                                71621      24           20       12   32       M6x16      55
                                                71639      28           20       12   32       M6x16      60
                                                71647      36           20       12   32       M6x16      75
                                               Aplicación:
                                               Los dados guía de ranuras nº 6322A se enroscan por parejas en la ranura normalizada de
                                               alineación, de 20 mm de ancho, de tornos o dispositivos. Cambiando los dados guía puede
                                               trabajarse con un solo utillaje sobre varias máquinas de distintos anchos de ranura. Para dispositivos
                                               especialmente pesados aconsejamos dados guía sueltos DIN 6323.


                                                                         Tornillo



                                                                                  Dispositivo
                                                                                  Dados guía
                                                                                  Mesa de máqina



                                                                                                         CAD





    N° 6322B                                              B         H          L           Tornillo cil.   Peso
                                                Nº de                                    DIN84 o ISO4762
    Dados guía planos                           pedido
                                                                                                          [g]
    C15 templados por cementación y rectificados.
                                                71696     10         8         20           M4x10         15
                                                71704     12         8         20           M5x12         19
                                                71712     14        10         22           M6x16         21
                                                71720     16        10         22           M6x16         26
                                                71738     18        10         22           M6x16         30
                                                71746     20        10         22           M6x16         34
                                                71753     22        12         32           M6x16         55
                                                71761     24        12         32           M6x16         62
                                               Aplicación:
                                               Los dados guía planos nº 6322B ofrecen la posibilidad de sujeción más sencilla y más barata. Son
                                               adecuados en los casos en que un dispositivo se utiliza siempre sobre la misma máquina. Para
                                               dispositivos especialmente pesados aconsejamos usar los dados guía sueltos DIN 6323.





                                                                          Tornillo


                                                                          Dispositivo
                                                                          Dados guía
                                                                          Mesa de máqina







                                                                                                         CAD



                                                                                      Se reserva el derecho de cambios técnicos.
