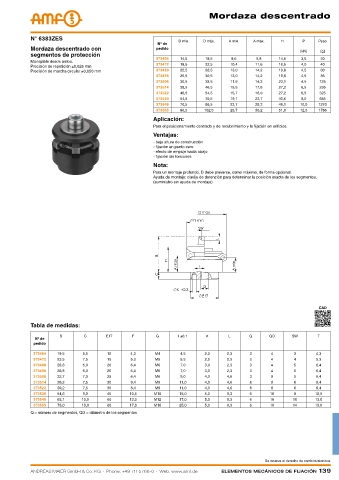

mordaza descentrado

N° 6383ZES D mín. D máx. A mín. A máx. H P Peso
Nº de
Mordaza descentrado con pedido
[kN] [g]
segmentos de protección
373464 14,5 18,5 8,6 9,8 14,5 3,5 20
Manejable desde arriba.
373472 18,5 22,5 10,4 11,6 16,5 4,0 40
Precisión de repetición ±0,025 mm
Precisión de marcha circular ±0,050 mm 373480 22,5 26,5 13,0 14,2 19,8 4,5 60
373498 26,5 30,5 13,0 14,2 19,6 4,5 85
373506 30,5 38,5 11,9 14,2 23,1 4,5 125
373514 38,5 46,5 15,5 17,8 27,2 6,5 235
373522 46,5 54,5 15,7 18,0 27,2 6,5 325
373530 54,5 70,5 19,1 23,7 40,6 8,0 655
373548 70,5 86,5 23,7 28,3 46,1 10,0 1270
373555 86,5 102,5 25,7 30,2 51,0 12,5 1785
Aplicación:
Para el posicionamiento centrado y de recubrimiento y la fijación en orificios.
Ventajas:
- baja altura de construcción
- fijación en punto cero
- efecto de empuje hacia abajo
- fijación sin torsiones
Nota:
Para un montaje profundo, D debe preverse, como máximo, de forma opcional.
Ayuda de montaje: clavija de detención para determinar la posición exacta de los segmentos.
(suministro sin ayuda de montaje)

CAD

Tabla de medidas:
B C E f7 F G I ±0,1 K L Q QD SW T
Nº de
pedido
373464 19,5 5,5 12 4,3 M4 4,5 2,0 2,3 3 4 3 4,3
373472 23,5 7,5 15 5,3 M5 5,5 2,5 2,3 3 4 4 5,3
373480 28,8 6,0 20 6,4 M6 7,0 3,0 2,3 3 4 5 6,4
373498 28,8 6,0 20 6,4 M6 7,0 3,0 2,3 3 4 5 6,4
373506 32,7 7,0 25 6,4 M6 9,0 4,0 4,6 3 8 5 6,4
373514 39,2 7,5 30 8,4 M8 11,0 4,0 4,6 6 8 6 8,4
373522 39,2 7,5 30 8,4 M8 11,0 4,0 4,6 6 8 6 8,4
373530 54,6 9,0 45 10,5 M10 15,0 5,0 9,3 6 16 8 10,5
373548 63,1 10,0 60 13,0 M12 17,0 5,0 9,3 6 16 10 13,0
373555 73,0 10,0 60 17,0 M16 25,0 5,0 9,3 6 16 14 13,0
Q = número de segmentos, QD = diámetro de los segmentos

Se reserva el derecho de cambios técnicos.
