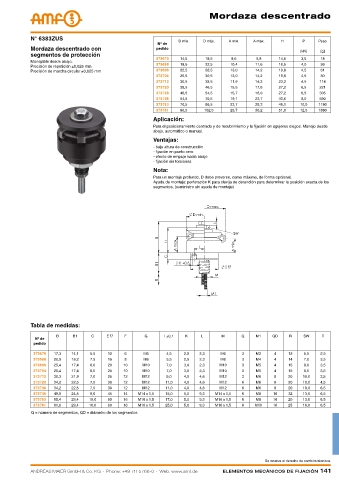

mordaza descentrado

N° 6383ZUS D mín. D máx. A mín. A máx. H P Peso
Nº de
Mordaza descentrado con pedido
[kN] [g]
segmentos de protección
373670 14,5 18,5 8,6 9,8 14,5 3,5 18
Manejable desde abajo.
373688 18,5 22,5 10,4 11,6 16,5 4,0 36
Precisión de repetición ±0,025 mm
Precisión de marcha circular ±0,025 mm 373696 22,5 26,5 13,0 14,2 19,8 4,5 61
373704 26,5 30,5 13,0 14,2 19,8 4,5 80
373712 30,5 38,5 11,9 14,2 23,2 4,5 114
373720 38,5 46,5 15,5 17,8 27,2 6,5 221
373738 46,5 54,5 15,7 18,0 27,2 6,5 305
373746 54,5 70,5 19,1 23,7 40,6 8,0 590
373753 70,5 86,5 23,7 28,3 46,1 10,0 1180
373761 86,5 102,5 25,7 30,2 51,0 12,5 1880
Aplicación:
Para el posicionamiento centrado y de recubrimiento y la fijación en agujeros ciegos. Manejo desde
abajo, automático o manual.
Ventajas:
- baja altura de construcción
- fijación en punto cero
- efecto de empuje hacia abajo
- fijación sin torsiones
Nota:
Para un montaje profundo, D debe preverse, como máximo, de forma opcional.
Ayuda de montaje: perforación K para clavija de detención para determinar la posición exacta de los
segmentos. (suministro sin ayuda de montaje)

Tabla de medidas:
B B1 C E f7 F G I ±0,1 K L M Q M1 QD R SW T
Nº de
pedido
373670 17,3 14,1 5,5 12 6 M6 4,5 2,0 2,3 M6 3 M3 4 12 5,5 2,5
373688 20,9 18,2 7,5 15 8 M8 5,5 2,5 2,3 M8 3 M4 4 14 7,0 3,5
373696 25,4 17,4 6,0 20 10 M10 7,0 3,0 2,3 M10 3 M5 4 15 8,0 3,5
373704 25,4 17,4 6,0 20 10 M10 7,0 3,0 2,3 M10 3 M5 4 15 8,0 3,5
373712 30,3 21,9 7,0 25 12 M12 9,0 4,0 4,6 M12 3 M6 8 20 10,0 3,5
373720 34,2 22,5 7,5 30 12 M12 11,0 4,0 4,6 M12 6 M6 8 20 10,0 4,5
373738 34,2 22,5 7,5 30 12 M12 11,0 4,0 4,6 M12 6 M6 8 20 10,0 6,5
373746 49,9 24,5 9,0 45 14 M14 x 1,5 15,0 5,0 9,3 M14 x 1,5 6 M8 16 32 13,0 6,5
373753 55,4 29,4 10,0 60 16 M16 x 1,5 17,0 5,0 9,3 M16 x 1,5 6 M8 16 20 13,0 6,5
373761 61,6 29,4 10,0 60 16 M16 x 1,5 25,0 5,0 9,3 M16 x 1,5 6 M10 16 25 16,0 6,5
Q = número de segmentos, QD = diámetro de los segmentos

Se reserva el derecho de cambios técnicos.
