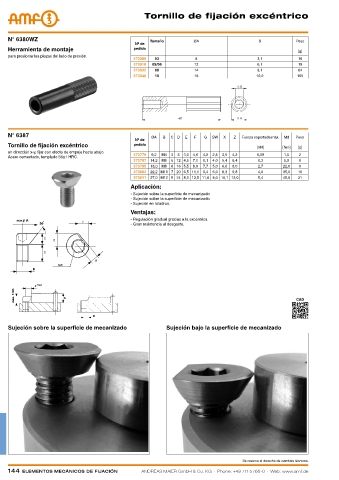

P. 144

tornillo de fijación excéntrico




    N° 6380WZ                                         Tamaño         ØA                     B            Peso
                                                Nº de
    Herramienta de montaje                      pedido                                                    [g]
    para presionar las piezas del lado de presión.
                                                373308  03            8                    3,1            16
                                                373316  05/06        12                    6,1            19
                                                373332  08           14                    8,1            64
                                                373340  10           18                    10,2          105











    N° 6387                                           ØA  B  C  D  E  F  G  SW  X  Z  Fuerza soportada máx.   Md  Peso
                                                Nº de
    Tornillo de fijación excéntrico             pedido                                     [kN]     [Nm]  [g]
    en dirección x-y, fijar con efecto de empuje hacia abajo.
                                                373779  9,2  M4  3  8  3,0  4,6  4,0  2,5  3,5  4,2  0,09  1,5  2
    Acero cementado, templado 56±1 HRC.
                                                373787  14,2  M6  5 12 4,5  7,1  6,1  4,0  5,4  6,4  0,3  5,0  6
                                                373795  18,0  M8  6 16 5,5  8,9  7,7  5,0  6,6  8,0  2,7  22,0  9
                                                373803  22,2 M10 7 20 6,5 11,1  9,4  6,0  8,3  9,8  4,0  35,0  16
                                                373811  27,0 M12 9 24 8,0 13,5 11,6 8,0 10,1 12,0  5,4  45,0  31
                                               Aplicación:
                                               - Sujeción sobre la superficie de mecanizado
                                               - Sujeción sobre la superficie de mecanizado
                                               - Sujeción en taladros.
                                               Ventajas:
                                               - Regulación gradual gracias a la excéntrica
                                               - Gran resistencia al desgaste.














                                                                                                         CAD




    Sujeción sobre la superficie de mecanizado             Sujeción bajo la superficie de mecanizado




























                                                                                      Se reserva el derecho de cambios técnicos.
