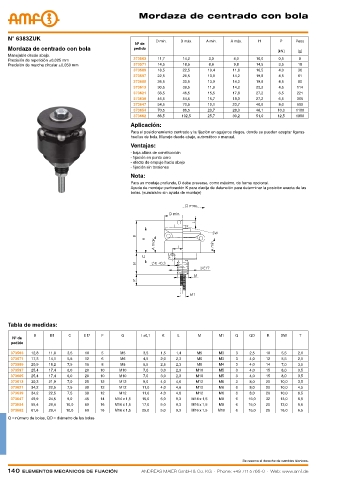

Page 140 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

mordaza de centrado con bola

N° 6383ZUK D mín. D máx. A mín. A máx. H P Peso
Nº de
Mordaza de centrado con bola pedido
[kN] [g]
Manejable desde abajo.
Precisión de repetición ±0,025 mm 373563 11,7 14,2 3,0 4,0 10,0 0,5 8
Precisión de marcha circular ±0,050 mm 373571 14,5 18,5 8,6 9,8 14,5 3,5 18
373589 18,5 22,5 10,4 11,6 16,5 4,0 36
373597 22,5 26,5 13,0 14,2 19,8 4,5 61
373605 26,5 30,5 13,0 14,2 19,8 4,5 80
373613 30,5 38,5 11,9 14,2 23,2 4,5 114
373621 38,5 46,5 15,5 17,8 27,2 6,5 221
373639 46,5 54,5 15,7 18,0 27,2 6,5 305
373647 54,5 70,5 19,1 23,7 40,6 8,0 590
373654 70,5 86,5 23,7 28,3 46,1 10,0 1180
373662 86,5 102,5 25,7 30,2 51,0 12,5 1880
Aplicación:
Para el posicionamiento centrado y la fijación en agujeros ciegos, donde se pueden aceptar ligeras
huellas de bola. Manejo desde abajo, automático o manual.
Ventajas:
- baja altura de construcción
- fijación en punto cero
- efecto de empuje hacia abajo
- fijación sin torsiones
Nota:
Para un montaje profundo, D debe preverse, como máximo, de forma opcional.
Ayuda de montaje: perforación K para clavija de detención para determinar la posición exacta de las
bolas. (suministro sin ayuda de montaje)

Tabla de medidas:
B B1 C E f7 F G I ±0,1 K L M M1 Q QD R SW T
Nº de
pedido
373563 12,8 11,0 3,5 10 5 M5 3,5 1,5 1,4 M5 M3 3 2,5 10 5,5 2,0
373571 17,3 14,1 5,5 12 6 M6 4,5 2,0 2,3 M6 M3 3 4,0 12 5,5 2,5
373589 20,9 18,2 7,5 15 8 M8 5,5 2,5 2,3 M8 M4 3 4,0 14 7,0 3,5
373597 25,4 17,4 6,0 20 10 M10 7,0 3,0 2,3 M10 M5 3 4,0 15 8,0 3,5
373605 25,4 17,4 6,0 20 10 M10 7,0 3,0 2,3 M10 M5 3 4,0 15 8,0 3,5
373613 30,3 21,9 7,0 25 12 M12 9,0 4,0 4,6 M12 M6 3 8,0 20 10,0 3,5
373621 34,2 22,5 7,5 30 12 M12 11,0 4,0 4,6 M12 M6 6 8,0 20 10,0 4,5
373639 34,2 22,5 7,5 30 12 M12 11,0 4,0 4,6 M12 M6 6 8,0 20 10,0 6,5
373647 49,9 24,5 9,0 45 14 M14 x 1,5 15,0 5,0 9,3 M14 x 1,5 M8 6 16,0 32 13,0 6,5
373654 55,4 29,4 10,0 60 16 M16 x 1,5 17,0 5,0 9,3 M16 x 1,5 M8 6 16,0 20 13,0 6,5
373662 61,6 29,4 10,0 60 16 M16 x 1,5 25,0 5,0 9,3 M16 x 1,5 M10 6 16,0 25 16,0 6,5
Q = número de bolas, QD = diámetro de las bolas

Se reserva el derecho de cambios técnicos.
140 ElEmEntos mEcánicos dE fijación ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
