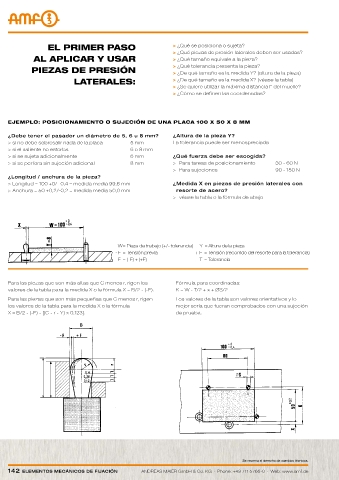

P. 142

el primer paso                              > ¿Qué se posiciona o sujeta?
                                                              > ¿Qué piezas de presión laterales deben ser usadas?
             al apliCar y usar                                > ¿Qué tamaño equivale a la pieza?
            piezas de presióN                                 > ¿Qué tolerancia presenta la pieza?
                                                              > ¿de qué tamaño es la medida y? (altura de la pieza)
                           laterales:                         > ¿de qué tamaño es la medida X? (véase la tabla)
                                                              > ¿se quiere utilizar la máxima distancia F del muelle?
                                                              > ¿cómo se definen las coordenadas?




    ejemplo: posiCioNamieNto o sujeCióN de uNa plaCa 100 x 50 x 8 mm

    ¿debe tener el pasador un diámetro de 5, 6 u 8 mm?        ¿altura de la pieza y?
    > si no debe sobresalir nada de la placa   5 mm           La tolerancia puede ser menospreciada
    > si el saliente no estorba                6 o 8 mm
    > si se sujeta adicionalmente              6 mm           ¿qué fuerza debe ser escogida?
    > si se perfora sin sujeción adicional     8 mm           >  Para tareas de posicionamiento   30 - 60 N
                                                              >  Para sujeciones                  90 - 150 N
    ¿longitud / anchura de la pieza?
    > Longitud = 100 +0/ -0,4 = medida media 99,8 mm          ¿ medida x en piezas de presión laterales con
    > Anchura = 50 +0,2/-0,2 = medida media 50,0 mm            resorte de acero?
                                                              >  véase la tabla o la fórmula de abajo








                                            W  = Pieza de trabajo (+/- tolerancia)    y  = Altura de la pieza
                                          - F  = Tensión previa       +  F  = Tensión (recorrido del resorte para la tolerancia)
                                            F  = (-F) + (+F)            T  = Tolerancia



    Para las piezas que son más altas que c menos r, rigen los   Fórmula para coordinadas:
    valores de la tabla para la medida X o la fórmula X = b/2 - (-F).  K = W - T/2 + x + Øs/2
    Para las piezas que son más pequeñas que c menos r, rigen   Los valores de la tabla son valores orientativos y lo
    los valores de la tabla para la medida X o la fórmula      mejor sería que fueran comprobados con una sujeción
    X = b/2 - (-F) - [(c - r - y) x 0,123].                    de prueba.































                                                                                      Se reserva el derecho de cambios técnicos.
    142  ElEmEntos mEcánicos dE fijación           ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de
