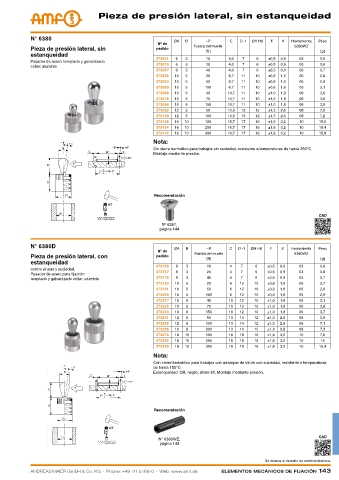

P. 143

pieza de presión lateral, sin estanqueidad




            N° 6380                                           ØA  B      ~P       C  D -1  ØH H8  F  X  Herramienta   Peso
                                                        Nº de
            Pieza de presión lateral, sin               pedido       Fuerza del muelle                  6380WZ
                                                                         [N]                                      [g]
            estanqueidad
                                                        373001  6  3     10      4,0  7    6   ±0,5  0,9  03     0,6
            Pasador de acero: templado y galvanizado
                                                        373019  6  3     20      4,0  7    6   ±0,5  0,9  03     0,6
            collar: aluminio
                                                        373027  6  3     40      4,0  7    6   ±0,5  0,9  03     0,7
                                                        373035  10  5    20      6,7  11   10  ±0,8  1,6  05     2,6
                                                        373043  10  5    50      6,7  11   10  ±0,8  1,6  05     2,9
                                                        373050  10  5    100     6,7  11   10  ±0,8  1,6  05     3,1
                                                        373068  10  6    40      10,7  11  10  ±1,0  1,8  06     3,6
                                                        373076  10  6    75      10,7  11  10  ±1,0  1,8  06     3,6
                                                        373084  10  6    150     10,7  11  10  ±1,0  1,8  06     3,9
                                                        373092  12  8    50      13,9  13  12  ±1,3  2,6  08     7,0
                                                        373100  12  8    100     13,9  13  12  ±1,3  2,6  08     7,2
                                                        373126  16  10   100     16,7  17  16  ±1,6  3,2  10     15,0
                                                        373134  16  10   200     16,7  17  16  ±1,6  3,2  10     15,4
                                                        373142  16  10   300     16,7  17  16  ±1,6  3,2  10     15,8
                                                       Nota:
                                                       Sin cierre hermético para trabajos sin suciedad, resistente a temperaturas de hasta 250°C.
                                                       Montaje mediante presión.








                                                       Recomendación


                                                                                                                 CAD
                                                          N° 6387,
                                                         página 144


            N° 6380D                                          ØA  B       ~P      C  D -1  ØH H8  F  X  Herramienta   Peso
                                                        Nº de
            Pieza de presión lateral, con               pedido       Fuerza del muelle                  6380WZ
                                                                          [N]                                     [g]
            estanqueidad
                                                        373159  6  3      10      4   7    6   ±0,5  0,9  03     0,6
            contra virutas y suciedad.
                                                        373167  6  3      20      4   7    6   ±0,5  0,9  03     0,6
            Pasador de acero para fijación:
            templado y galvanizado collar: aluminio     373175  6  3      40      4   7    6   ±0,5  0,9  03     0,7
                                                        373183  10  5     20      6  12   10   ±0,8  1,6  05     2,7
                                                        373191  10  5     50      6  12   10   ±0,8  1,6  05     2,9
                                                        373209  10  5    100      6  12   10   ±0,8  1,6  05     2,9
                                                        373217  10  6     40     10  12   10   ±1,0  1,8  06     3,1
                                                        373225  10  6     75     10  12   10   ±1,0  1,8  06     3,6
                                                        373233  10  6    150     10  12   10   ±1,0  1,8  06     3,7
                                                        373241  12  8     50     13  14   12   ±1,3  2,6  08     3,9
                                                        373258  12  8    100     13  14   12   ±1,3  2,6  08     7,1
                                                        373266  12  8    200     13  14   12   ±1,3  2,6  08     7,3
                                                        373274  16  10   100     16  18   16   ±1,6  3,2  10     7,6
                                                        373282  16  10   200     16  18   16   ±1,6  3,2  10      15
                                                        373290  16  10   300     16  18   16   ±1,6  3,2  10     15,4
                                                       Nota:
                                                       Con cierre hermético para trabajos con arranque de viruta con suciedad, resistente a temperaturas
                                                       de hasta 150°C.
                                                       Estanqueidad: CR, negro, shore 60. Montaje mediante presión.







                                                       Recomendación




                                                                                                                 CAD
                                                         N° 6380WZ,
                                                         página 144

                                                                                              Se reserva el derecho de cambios técnicos.
