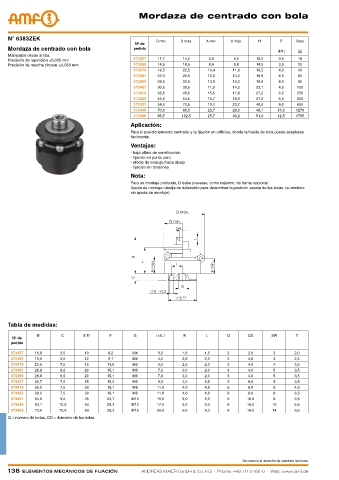

Page 138 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

mordaza de centrado con bola

N° 6383ZEK D mín. D máx. A mín. A máx. H P Peso
Nº de
Mordaza de centrado con bola pedido
[kN] [g]
Manejable desde arriba.
Precisión de repetición ±0,025 mm 373357 11,7 14,2 3,0 4,2 10,0 0,5 18
Precisión de marcha circular ±0,050 mm 373365 14,5 18,5 8,6 9,8 14,5 3,5 20
373373 18,5 22,5 10,4 11,6 16,5 4,0 40
373381 22,5 26,5 13,0 14,2 19,8 4,5 60
373399 26,5 30,5 13,0 14,2 19,8 4,5 86
373407 30,5 38,5 11,9 14,2 23,1 4,5 125
373415 38,5 46,5 15,5 17,8 27,2 6,5 235
373423 46,5 54,5 15,7 18,0 27,2 6,5 325
373431 54,5 70,5 19,1 23,7 40,6 8,0 655
373449 70,5 86,5 23,7 28,3 46,1 10,0 1270
373456 86,5 102,5 25,7 30,2 51,0 12,5 1785
Aplicación:
Para el posicionamiento centrado y la fijación en orificios, donde la huella de bola puede aceptarse
fácilmente.
Ventajas:
- baja altura de construcción
- fijación en punto cero
- efecto de empuje hacia abajo
- fijación sin torsiones
Nota:
Para un montaje profundo, D debe preverse, como máximo, de forma opcional.
Ayuda de montaje: clavija de detención para determinar la posición exacta de las bolas. (suministro
sin ayuda de montaje)

Tabla de medidas:
B C E f7 F G I ±0,1 K L Q QD SW T
Nº de
pedido
373357 15,0 3,5 10 9,2 M4 3,5 1,5 1,5 3 2,5 3 2,0
373365 19,5 5,5 12 9,1 M4 4,5 2,0 2,3 3 4,0 3 2,5
373373 23,5 7,5 15 11,6 M5 5,5 2,5 2,3 3 4,0 4 3,5
373381 28,8 6,0 20 15,1 M6 7,0 3,0 2,3 3 4,0 5 3,5
373399 28,8 6,0 20 15,1 M6 7,0 3,0 2,3 3 4,0 5 3,5
373407 32,7 7,0 25 15,2 M6 9,0 4,0 4,6 3 8,0 5 3,5
373415 39,2 7,5 30 18,1 M8 11,0 4,0 4,6 6 8,0 6 4,5
373423 39,2 7,5 30 18,1 M8 11,0 4,0 4,6 6 8,0 6 6,5
373431 54,6 9,0 45 23,7 M10 15,0 5,0 9,3 6 16,0 8 6,5
373449 63,1 10,0 60 28,3 M12 17,0 5,0 9,3 6 16,0 10 6,5
373456 73,0 10,0 60 28,3 M16 25,0 5,0 9,3 6 16,0 14 6,5
Q = número de bolas, QD = diámetro de las bolas

Se reserva el derecho de cambios técnicos.
