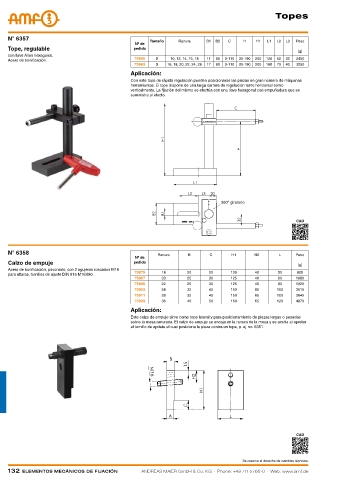

P. 132

topes




    N° 6357                                           Tamaño    Ranura   B1  B2  C    H    H1  L1  L2  L3  Peso
                                                Nº de
    Tope, regulable                             pedido
                                                                                                          [g]
    con llave Allen hexagonal.
    Acero de bonificación.                      75655   2    10, 12, 14, 16, 18  11  60  0-110  30-190  200  120  52  30  2450
                                                75663   3   16, 18, 20, 22, 24, 28  17  80  0-110  30-190  200  160  73  40  3250
                                               Aplicación:
                                               Con este tope de rápida regulación pueden posicionarse las piezas en gran número de máquinas
                                               herramientas. El tope dispone de una larga carrera de regulación tanto horizontal como
                                               verticalmente. La fijación del mismo se efectúa con una llave hexagonal con empuñadura que se
                                               suministra al efecto.





















                                                                               360° giratorio


                                                                                                         CAD





    N° 6358                                             Ranura     B       C      H1      H2       L     Peso
                                                Nº de
    Calzo de empuje                             pedido
                                                                                                          [g]
    Acero de bonificación, pavonado, con 2 agujeros roscados M16
                                                75879     18       20     20      100      40      50    805
    para alturas, tornillos de ajuste DIN 915 M16X80.
                                                75887     20       25     30      125      40      80    1880
                                                75895     22       25     30      125      40      80    1920
                                                75903     24       32     40      150      65     100    3515
                                                75911     28       32     40      150      65     100    3645
                                                75929     36       40     50      160      65     120    4870
                                               Aplicación:
                                               Este calzo de empuje sirve como tope lateral y para posicionamiento de piezas largas o pesadas
                                               sobre la mesa ranurada. El calzo de empuje se encaja en la ranura de la mesa y se acuña al apretar
                                               el tornillo de apriete el cual posiciona la pieza contra un tope, p. ej. no. 6351.






















                                                                                                         CAD




                                                                                      Se reserva el derecho de cambios técnicos.
