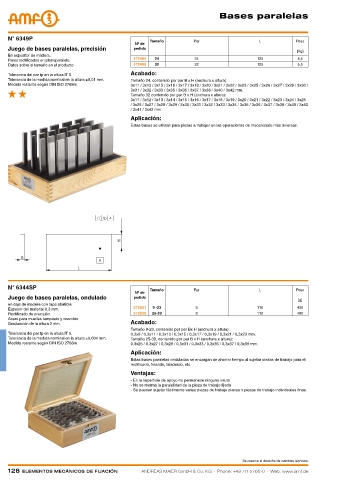

P. 128

Bases paralelas




    N° 6349P                                          Tamaño         Par                    L            Peso
                                                Nº de
    Juego de bases paralelas, precisión         pedido
                                                                                                         [Kg]
    En expositor de madera.
    Pares rectificados en planoparalelo.        372482  24           24                    125            4,5
    Datos sobre el tamaño en el producto.       372490  32           32                    125            5,5
                                               Acabado:
    Tolerancia del par tp en la altura IT 5.
    Tolerancia de la medida nominal en la altura ±0,01 mm.   Tamaño 24, contenido por par B x H (anchura x altura):
    Medida restante según DIN ISO 2768m.       3x11 / 3x13 / 3x15 / 3x16 / 3x17 / 3x18 / 3x20 / 3x21 / 3x22 / 3x23 / 3x25 / 3x26 / 3x27 / 3x28 / 3x30 /
                                               3x31 / 3x32 / 3x33 / 3x35 / 3x36 / 3x37 / 3x38 / 3x40 / 3x42 mm.
                                               Tamaño 32 contenido por par B x H (anchura x altura):
                                               3x11 / 3x12 / 3x13 / 3x14 / 3x15 / 3x16 / 3x17 / 3x18 / 3x19 / 3x20 / 3x21 / 3x22 / 3x23 / 3x24 / 3x25
                                               / 3x26 / 3x27 / 3x28 / 3x29 / 3x30 / 3x31 / 3x32 / 3x33 / 3x34 / 3x35 / 3x36 / 3x37 / 3x38 / 3x39 / 3x40
                                               / 3x41 / 3x42 mm.
                                               Aplicación:
                                               Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.


































    N° 6344SP                                         Tamaño         Par                    L            Peso
                                                Nº de
    Juego de bases paralelas, ondulado          pedido
                                                                                                          [g]
    en caja de madera con tapa abatible.
                                                372821  9 -23         8                    110           450
    Espesor del material 0,3 mm.
    Rectificado de precisión.                   372839  25-39         8                    110           490
    Acero para muelles templado y revenido.
    Graduación de la altura 2 mm.              Acabado:
                                               Tamaño 9-23, contenido por par Bx H (anchura x altura):
    Tolerancia del par tp en la altura IT 5.   0,3x9 / 0,3x11 / 0,3x13 / 0,3x15 / 0,3x17 / 0,3x19 / 0,3x21 / 0,3x23 mm.
    Tolerancia de la medida nominal en la altura ±0,004 mm.   Tamaño 25-39, contenido por par B x H (anchura x altura):
    Medida restante según DIN ISO 2768m.       0,3x25 / 0,3x27 / 0,3x29 / 0,3x31 / 0,3x33 / 0,3x35 / 0,3x37 / 0,3x39 mm.
                                               Aplicación:
                                               Estas bases paralelas onduladas se encargan de ahorrar tiempo al sujetar piezas de trabajo para el
                                               rectificado, fresado, taladrado, etc.
                                               Ventajas:
                                               - En la superficie de apoyo no permanece ninguna viruta
                                               - No se merma la paralelidad de la pieza de trabajo fijada
                                               - Se pueden sujetar fácilmente varias piezas de trabajo planas o piezas de trabajo individuales finas.














                                                                                      Se reserva el derecho de cambios técnicos.
