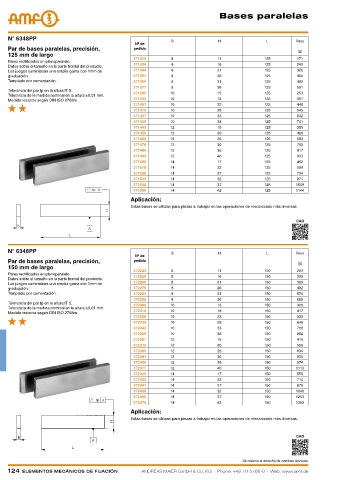

P. 124

Bases paralelas




    N° 6348PP                                                B                H                L         Peso
                                                Nº de
    Par de bases paralelas, precisión,          pedido
                                                                                                          [g]
    125 mm de largo
                                                371328       8               11               125        171
    Pares rectificados en planoparalelo.
                                                371336       8               16               125        249
    Datos sobre el tamaño en la parte frontal del producto.
    Los juegos suministran una amplia gama con 1mm de   371344  8            21               125        326
    graduación.                                 371351       8               26               125        404
    Templado por cementación.                   371369       8               31               125        482
                                                371377       8               36               125        561
    Tolerancia del par tp en la altura IT 5.
                                                371385       10              13               125        253
    Tolerancia de la medida nominal en la altura ±0,01 mm.
    Medida restante según DIN ISO 2768m.        371393       10              18               125        351
                                                371401       10              23               125        448
                                                371419       10              28               125        545
                                                371427       10              33               125        642
                                                371435       10              38               125        741
                                                371443       12              15               125        350
                                                371450       12              20               125        466
                                                371468       12              25               125        583
                                                371476       12              30               125        700
                                                371484       12              35               125        817
                                                371492       12              40               125        933
                                                371500       14              17               125        462
                                                371518       14              22               125        599
                                                371526       14              27               125        734
                                                371534       14              32               125        871
                                                371542       14              37               125        1009
                                                371559       14              42               125        1144
                                               Aplicación:
                                               Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.

                                                                                                         CAD





    N° 6348PP                                                B                H                L         Peso
                                                Nº de
    Par de bases paralelas, precisión,          pedido                                                    [g]
    150 mm de largo
                                                372243       8               11               150        203
    Pares rectificados en planoparalelo.
                                                372250       8               16               150        295
    Datos sobre el tamaño en la parte frontal del producto.
    Los juegos suministran una amplia gama con 1mm de   372268  8            21               150        389
    graduación.                                 372276       8               26               150        482
    Templado por cementación.                   372284       8               31               150        574
                                                372292       8               36               150        668
    Tolerancia del par tp en la altura IT 5.
                                                372300       10              13               150        300
    Tolerancia de la medida nominal en la altura ±0,01 mm.
                                                372318       10              18               150        417
    Medida restante según DIN ISO 2768m.
                                                372326       10              23               150        533
                                                372334       10              28               150        649
                                                372342       10              33               150        768
                                                372359       10              38               150        884
                                                372367       12              15               150        416
                                                372375       12              20               150        556
                                                372383       12              25               150        694
                                                372391       12              30               150        835
                                                372409       12              35               150        974
                                                372417       12              40               150        1113
                                                372425       14              17               150        550
                                                372433       14              22               150        714
                                                372441       14              27               150        879
                                                372458       14              32               150        1040
                                                372466       14              37               150        1203
                                                372474       14              42               150        1369
                                               Aplicación:
                                               Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.

                                                                                                         CAD




                                                                                      Se reserva el derecho de cambios técnicos.
