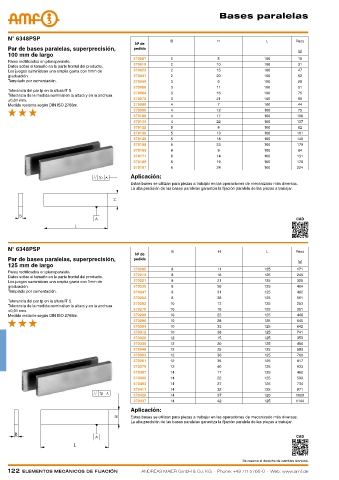

P. 122

Bases paralelas




    N° 6348PSP                                               B               H                L          Peso
                                                Nº de
    Par de bases paralelas, superprecisión,     pedido
                                                                                                          [g]
    100 mm de largo
                                                370007       2               5                100         16
    Pares rectificados en planoparalelo.
                                                370015       2               10               100         31
    Datos sobre el tamaño en la parte frontal del producto.
    Los juegos suministran una amplia gama con 1mm de   370023  2            15               100         47
    graduación.                                 370031       2               20               100         62
    Templado por cementación.                   370049       3               6                100         28
                                                370056       3               11               100         51
    Tolerancia del par tp en la altura IT 5.
                                                370064       3               16               100         75
    Tolerancia de la medida nominal en la altura y en la anchura
    ±0,01 mm.                                   370072       3               21               100         98
    Medida restante según DIN ISO 2768m.        370080       4               7                100         44
                                                370098       4               12               100         75
                                                370106       4               17               100        106
                                                370114       4               22               100        137
                                                370122       5               8                100         62
                                                370130       5               13               100        101
                                                370148       5               18               100        140
                                                370155       5               23               100        179
                                                370163       6               9                100         84
                                                370171       6               14               100        131
                                                370189       6               19               100        178
                                                370197       6               24               100        224
                                               Aplicación:
                                               Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.
                                               La alta precisión de las bases paralelas garantiza la fijación paralela de las piezas a trabajar.





                                                                                                         CAD




    N° 6348PSP
                                                             B                H                L         Peso
                                                Nº de
    Par de bases paralelas, superprecisión,     pedido
                                                                                                          [g]
    125 mm de largo
                                                370205       8               11               125        171
    Pares rectificados en planoparalelo.
                                                370213       8               16               125        249
    Datos sobre el tamaño en la parte frontal del producto.
    Los juegos suministran una amplia gama con 1mm de   370221  8            21               125        326
    graduación.                                 370239       8               26               125        404
    Templado por cementación.                   370247       8               31               125        482
                                                370254       8               36               125        561
    Tolerancia del par tp en la altura IT 5.
                                                370262       10              13               125        253
    Tolerancia de la medida nominal en la altura y en la anchura
                                                370270       10              18               125        351
    ±0,01 mm.
    Medida restante según DIN ISO 2768m.        370288       10              23               125        448
                                                370296       10              28               125        545
                                                370304       10              33               125        642
                                                370312       10              38               125        741
                                                370320       12              15               125        350
                                                370338       12              20               125        466
                                                370346       12              25               125        583
                                                370353       12              30               125        700
                                                370361       12              35               125        817
                                                370379       12              40               125        933
                                                370387       14              17               125        462
                                                370395       14              22               125        599
                                                370403       14              27               125        734
                                                370411       14              32               125        871
                                                370429       14              37               125        1009
                                                370437       14              42               125        1144
                                               Aplicación:
                                               Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.
                                               La alta precisión de las bases paralelas garantiza la fijación paralela de las piezas a trabajar.

                                                                                                         CAD




                                                                                      Se reserva el derecho de cambios técnicos.
    122  ElEmEntos mEcánicos dE fijación           ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de
