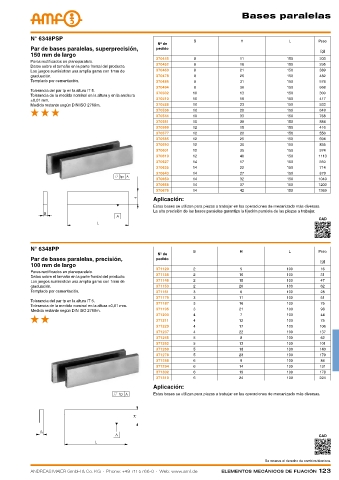

Page 123 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Bases paralelas

N° 6348PSP B H L Peso
Nº de
Par de bases paralelas, superprecisión, pedido
[g]
150 mm de largo
370445 8 11 150 203
Pares rectificados en planoparalelo.
370452 8 16 150 295
Datos sobre el tamaño en la parte frontal del producto.
Los juegos suministran una amplia gama con 1mm de 370460 8 21 150 389
graduación. 370478 8 26 150 482
Templado por cementación. 370486 8 31 150 574
370494 8 36 150 668
Tolerancia del par tp en la altura IT 5.
370502 10 13 150 300
Tolerancia de la medida nominal en la altura y en la anchura
±0,01 mm. 370510 10 18 150 417
Medida restante según DIN ISO 2768m. 370528 10 23 150 533
370536 10 28 150 649
370544 10 33 150 768
370551 10 38 150 884
370569 12 15 150 416
370577 12 20 150 556
370585 12 25 150 694
370593 12 30 150 835
370601 12 35 150 974
370619 12 40 150 1113
370627 14 17 150 550
370635 14 22 150 714
370643 14 27 150 879
370650 14 32 150 1040
370668 14 37 150 1203
370676 14 42 150 1369
Aplicación:
Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.
La alta precisión de las bases paralelas garantiza la fijación paralela de las piezas a trabajar.
CAD

N° 6348PP B H L Peso
Nº de
Par de bases paralelas, precisión, pedido
[g]
100 mm de largo
371120 2 5 100 16
Pares rectificados en planoparalelo.
371138 2 10 100 31
Datos sobre el tamaño en la parte frontal del producto.
Los juegos suministran una amplia gama con 1mm de 371146 2 15 100 47
graduación. 371153 2 20 100 62
Templado por cementación. 371161 3 6 100 28
371179 3 11 100 51
Tolerancia del par tp en la altura IT 5.
371187 3 16 100 75
Tolerancia de la medida nominal en la altura ±0,01 mm.
Medida restante según DIN ISO 2768m. 371195 3 21 100 98
371203 4 7 100 44
371211 4 12 100 75
371229 4 17 100 106
371237 4 22 100 137
371245 5 8 100 62
371252 5 13 100 101
371260 5 18 100 140
371278 5 23 100 179
371286 6 9 100 84
371294 6 14 100 131
371302 6 19 100 178
371310 6 24 100 224
Aplicación:
Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.

CAD

Se reserva el derecho de cambios técnicos.
