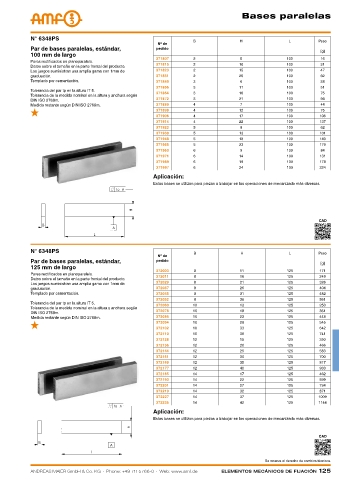

Page 125 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 125

Bases paralelas




            N° 6348PS                                                B               H                L          Peso
                                                        Nº de
            Par de bases paralelas, estándar,           pedido
                                                                                                                  [g]
            100 mm de largo
                                                        371807       2               5                100         16
            Pares rectificados en planoparalelo.
                                                        371815       2               10               100         31
            Datos sobre el tamaño en la parte frontal del producto.
            Los juegos suministran una amplia gama con 1mm de   371823  2            15               100         47
            graduación.                                 371831       2               20               100         62
            Templado por cementación.                   371849       3               6                100         28
                                                        371856       3               11               100         51
            Tolerancia del par tp en la altura IT 5.
                                                        371864       3               16               100         75
            Tolerancia de la medida nominal en la altura y anchura según
            DIN ISO 2768m.                              371872       3               21               100         98
            Medida restante según DIN ISO 2768m.        371880       4               7                100         44
                                                        371898       4               12               100         75
                                                        371906       4               17               100        106
                                                        371914       4               22               100        137
                                                        371922       5               8                100         62
                                                        371930       5               13               100        101
                                                        371948       5               18               100        140
                                                        371955       5               23               100        179
                                                        371963       6               9                100         84
                                                        371971       6               14               100        131
                                                        371989       6               19               100        178
                                                        371997       6               24               100        224
                                                       Aplicación:
                                                       Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.






                                                                                                                 CAD





            N° 6348PS                                                B                H                L         Peso
                                                        Nº de
            Par de bases paralelas, estándar,           pedido                                                    [g]
            125 mm de largo
                                                        372003       8               11               125        171
            Pares rectificados en planoparalelo.
                                                        372011       8               16               125        249
            Datos sobre el tamaño en la parte frontal del producto.
            Los juegos suministran una amplia gama con 1mm de   372029  8            21               125        326
            graduación.                                 372037       8               26               125        404
            Templado por cementación.                   372045       8               31               125        482
                                                        372052       8               36               125        561
            Tolerancia del par tp en la altura IT 5.
                                                        372060       10              13               125        253
            Tolerancia de la medida nominal en la altura y anchura según
                                                        372078       10              18               125        351
            DIN ISO 2768m.
            Medida restante según DIN ISO 2768m.        372086       10              23               125        448
                                                        372094       10              28               125        545
                                                        372102       10              33               125        642
                                                        372110       10              38               125        741
                                                        372128       12              15               125        350
                                                        372136       12              20               125        466
                                                        372144       12              25               125        583
                                                        372151       12              30               125        700
                                                        372169       12              35               125        817
                                                        372177       12              40               125        933
                                                        372185       14              17               125        462
                                                        372193       14              22               125        599
                                                        372201       14              27               125        734
                                                        372219       14              32               125        871
                                                        372227       14              37               125        1009
                                                        372235       14              42               125        1144
                                                       Aplicación:
                                                       Estas bases se utilizan para piezas a trabajar en las operaciones de mecanizado más diversas.

                                                                                                                 CAD




                                                                                              Se reserva el derecho de cambios técnicos.
