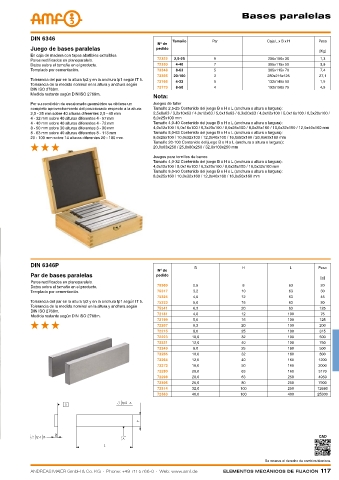

Page 117 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Bases paralelas

DIN 6346 Tamaño Par Caja L x B x H Peso
Nº de
Juego de bases paralelas pedido
[Kg]
En caja de madera con tapas abatibles extraíbles.
Pares rectificados en planoparalelo. 72322 2,5-25 9 200x100x 36 1,3
Datos sobre el tamaño en el producto. 72330 4-40 7 305x115x 50 3,8
Templado por cementación. 72348 8-63 5 305x115x 70 7,4
72355 20-100 3 280x215x125 27,1
Tolerancia del par en la altura tp2 y en la anchura tp1 según IT 5.
72165 4-32 5 132x145x 50 1,5
Tolerancia de la medida nominal en la altura y anchura según
72173 8-50 4 192x158x 75 4,9
DIN ISO 2768m.
Medida restante según DIN ISO 2768m.
Nota:
Por su condición de escalonado geométrico se obtiene un Juegos de taller
completo aprovechamiento del posicionado respecto a la altura: Tamaño 2,5-25 Contenido del juego B x H x L (anchura x altura x largura):
2,5 - 25 mm sobre 40 alturas diferentes 2,5 - 45 mm 2,5x8x63 / 3,2x10x63 / 4,0x12x63 / 5,0x16x63 / 6,3x20x63 / 4,0x12x100 / 5,0x16x100 / 6,3x20x100 /
4 - 32 mm sobre 40 alturas diferentes 4 - 57 mm 8,0x25x100 mm
4 - 40 mm sobre 40 alturas diferentes 4 - 72 mm Tamaño 4,0-40 Contenido del juego B x H x L (anchura x altura x largura):
8 - 50 mm sobre 30 alturas diferentes 8 - 90 mm 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 8,0x25x160 / 10,0x32x160 / 12,0x40x160 mm
8 - 63 mm sobre 40 alturas diferentes 8 - 113 mm Tamaño 8,0-63 Contenido del juego B x H x L (anchura x altura x largura):
20 - 100 mm sobre 14 alturas diferentes 20 - 180 mm. 8,0x25x100 / 10,0x32x100 / 12,0x40x100 / 16,0x50x160 / 20,0x63x160 mm
Tamaño 20-100 Contenido del juego B x H x L (anchura x altura x largura):
20,0x63x250 / 25,0x80x250 / 32,0x100x250 mm
Juegos para tornillos de banco
Tamaño 4,0-32 Contenido del juego B x H x L (anchura x altura x largura):
4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 10,0x32x100 mm
Tamaño 8,0-50 Contenido del juego B x H x L (anchura x altura x largura):
8,0x25x160 / 10,0x32x160 / 12,0x40x160 / 16,0x50x160 mm

DIN 6346P B H L Peso
Nº de
Par de bases paralelas pedido
[g]
Pares rectificados en planoparalelo.
75309 2,5 8 63 20
Datos sobre el tamaño en el producto.
Templado por cementación. 75317 3,2 10 63 30
75325 4,0 12 63 45
Tolerancia del par en la altura tp2 y en la anchura tp1 según IT 5. 75333 5,0 16 63 80
Tolerancia de la medida nominal en la altura y anchura según
75341 6,3 20 63 125
DIN ISO 2768m.
72181 4,0 12 100 75
Medida restante según DIN ISO 2768m.
72199 5,0 16 100 125
72207 6,3 20 100 200
72215 8,0 25 100 315
72223 10,0 32 100 500
72231 12,0 40 100 750
72249 8,0 25 160 500
72256 10,0 32 160 800
72264 12,0 40 160 1200
72272 16,0 50 160 2000
72280 20,0 63 160 3170
72298 20,0 63 250 4950
72306 25,0 80 250 7900
72314 32,0 100 250 12680
72363 40,0 100 400 25300

CAD

Se reserva el derecho de cambios técnicos.
