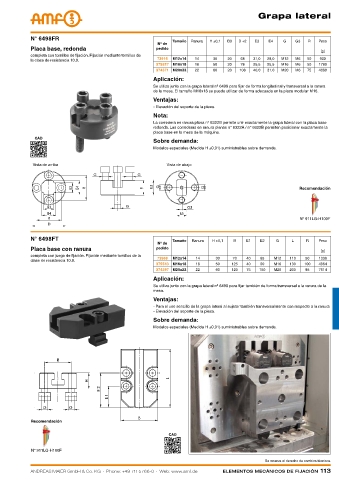

P. 113

grapa lateral




            N° 6498FR                                         Tamaño  Ranura  H ±0,1  B3  D +2  E3  E4  G  G3  R  Peso
                                                        Nº de
            Placa base, redonda                         pedido
                                                                                                                  [g]
            completa con tornillos de fijación. Fijación mediante tornillos de
            la clase de resistencia 10.9.               73916  M12x14  14   30   20  68   31,0  28,0  M12  M6  50  930
                                                        375527  M16x18  18  50   20  78   25,5  25,5  M16  M6  50  1780
                                                        374371  M20x22  22  60   20  108  40,0  31,0  M20  M6  75  4680
                                                       Aplicación:
                                                       Se utiliza junto con la grapa lateral nº 6498 para fijar de forma longitudinal y transversal a la ranura
                                                       de la mesa. El tamaño M16x18 se puede utilizar de forma adecuada en la placa modular M16.
                                                       Ventajas:
                                                       - Elevación del soporte de la pieza.
                                                       Nota:
                                                       La corredera en ranura plana n° 6322B permite unir exactamente la grapa lateral con la placa base
                                                       redonda. Las correderas en ranura planas n° 6322A / n° 6322B permiten posicionar exactamente la
                                                       placa base en la mesa de la máquina.
             CAD
                                                       Sobre demanda:
                                                       Modelos especiales (Medida H ±0,01) suministrables sobre demanda.


             Vista de arriba                                Vista de abajo



                                                                                                          Recomendación





                                                                                                          N° 911LG-H100F


            N° 6498FT                                         Tamaño  Ranura  H ±0,1  B  E1  E2   G    L     R   Peso
                                                        Nº de
            Placa base con ranura                       pedido                                                    [g]
            completa con juego de fijación. Fijación mediante tornillos de la
            clase de resistencia 10.9.                  73908  M12x14  14    30    70   40  65   M12   110  50   1330
                                                        375543  M16x18  18   50   125   40  90   M16   130  100  4864
                                                        374397  M20x22  22   60   120   75  150  M20   200  85   7614
                                                       Aplicación:
                                                       Se utiliza junto con la grapa lateral nº 6498 para fijar también de forma transversal a la ranura de la
                                                       mesa.
                                                       Ventajas:
                                                       - Para el uso sencillo de la grapa lateral al sujetar también transversalmente con respecto a la ranura
                                                       - Elevación del soporte de la pieza.
                                                       Sobre demanda:
                                                       Modelos especiales (Medida H ±0,01) suministrables sobre demanda.



















            Recomendación

                                                            CAD

            N° 911LG-H100F

                                                                                              Se reserva el derecho de cambios técnicos.
            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de   ElEmEntos mEcánicos dE fijación 113
