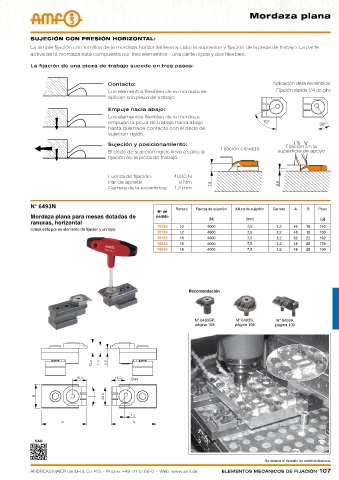

P. 107

mordaza plana




            sujeCióN CoN presióN HorizoNtal:
            La simple fijación con tornillos de la mordaza horizontal lleva a cabo la supresión y fijación de la pieza de trabajo. La parte
            activa de la mordaza está compuesta por tres elementos - una parte rígida y dos flexibles.

            la fijación de una pieza de trabajo sucede en tres pasos:


                                       contacto:                                                 Aplicación de la excéntrica:
                                       Los elementos flexibles de la mordaza se                   Fijación rápida 1/4 de giro
                                       aplican a la pieza de trabajo.
                                       Empuje hacia abajo:
                                       Los elementos flexibles de la mordaza
                                       empujan la pieza de trabajo hacia abajo
                                       hasta que hace contacto con el dedo de
                                       sujeción rígido.
                                       sujeción y posicionamiento:                                   Fijación en la
                                                                               Fijación elevada
                                       El dedo de sujeción rígido lleva a cabo la                  superficie de apoyo
                                       fijación de la pieza de trabajo.


                                       Fuerza de fijación:    4000 N
                                       Par de apriete:          9 Nm
                                       carrera de la excéntrica:   1,2 mm



            N° 6493N
                                                               Ranura  Fuerza de sujeción  Altura de sujeción  Carrera  A  B  Peso
                                                        Nº de
            Mordaza plana para mesas dotadas de         pedido
                                                                          [N]          [mm]                       [g]
            ranuras, horizontal
                                                        70144   10        4000          7,5       1,2   46   18  140
            compuesta por un elemento de fijación y un tope.
                                                        70169   12        4000          7,5       1,2   48   18  150
                                                        70185   14        4000          7,5       1,2   52   22  162
                                                        70342   16        4000          7,5       1,2   48   25  178
                                                        70664   18        4000          7,5       1,2   48   25  190






                                                                   Recomendación




                                                                     N° 6493SP,     N° 6493S,     N° 6493F,
                                                                     página 108     página 108    página 109























             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
