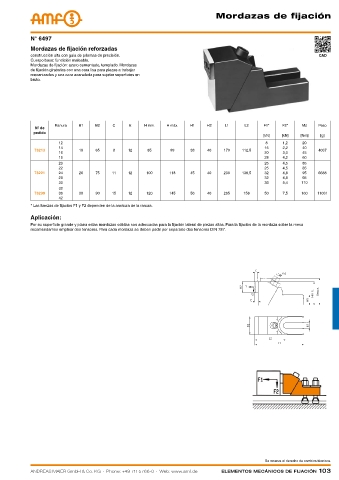

mordazas de fijación




            N° 6497
            Mordazas de fijación reforzadas
            construcción alta con guía de prismas de precisión.                                                  CAD
            Cuerpo base: fundición maleable.
            Mordazas de fijación: acero cementado, templado. Mordazas
            de fijación giratorias con una cara lisa para piezas a trabajar
            mecanizadas y una cara acanalada para sujetar superficies en
            bruto.








                    Ranura   B1    B2    C    E     H mín.  H máx.  H1    H2    L1     L2     F1*   F2*    Md    Peso
             Nº de
             pedido
                                                                                             [kN]   [kN]   [Nm]   [g]
                      12                                                                      8     1,2    20
                      14                                                                      15    2,2    40
             73213           19    65    8    12     85      99     38    40    179   112,5                      4037
                      16                                                                      20    3,0    45
                      18                                                                      28    4,2    60
                      20                                                                      25    4,5    85
                      22                                                                      25    4,5    85
             73221    24     26    75   11    12    100     118     45    40    230   138,5   32    4,8    95    6688
                      28                                                                      32    4,8    95
                      30                                                                      36    5,4    110
                      32
             73239    36     38    90   15    12    120     145     56    40    265    158    50    7,5    160  11031
                      42
            * Las fuerzas de fijación F1 y F2 dependen de la anchura de la ranura.
            Aplicación:
            Por su superficie grande y plana estas mordazas sólidas son adecuadas para la fijación lateral de piezas altas. Para la fijación de la mordaza sobre la mesa
            recomendamos emplear dos tensores. Para cada mordaza se deben pedir por separado dos tensores DIN 787.

















































                                                                                              Se reserva el derecho de cambios técnicos.
