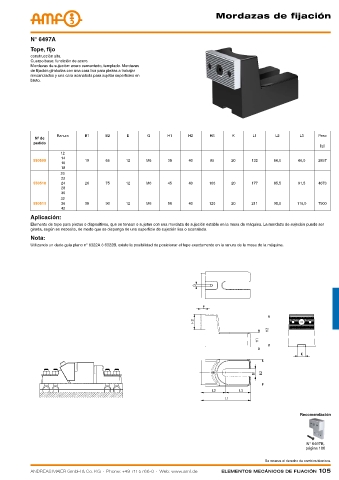

mordazas de fijación




            N° 6497A
            Tope, fijo
            construcción alta.
            Cuerpo base: fundición de acero.
            Mordazas de sujeción: acero cementado, templado. Mordazas
            de fijación giratorias con una cara lisa para piezas a trabajar
            mecanizadas y una cara acanalada para sujetar superficies en
            bruto.











                     Ranura    B1     B2      E      G      H1     H2      H3      K      L1      L2      L3     Peso
             Nº de
             pedido
                                                                                                                  [g]
                      12
                       14
             550509            19     65     12     M6      38     40      85     20     132     66,0     66,0   2857
                       16
                       18
                      20
                       22
             550510    24      26     75     12     M6      45     40     100     20     177     85,5     91,5   4673
                       28
                       30
                      32
             550511    36      38     90     12     M6      56     40     120     20     211     95,0    116,0   7900
                       42
            Aplicación:
            Elemento de tope para piezas o dispositivos, que se tensan o sujetan con una mordaza de sujeción estable en la mesa de máquina. La mordaza de sujeción puede ser
            girada, según se necesite, de modo que se disponga de una superficie de sujeción lisa o acanalada.
            Nota:
            Utilizando un dado guía plano n° 6322A ó 6322B, existe la posibilidad de posicionar el tope exactamente en la ranura de la mesa de la máquina.




































                                                                                                          Recomendación




                                                                                                             N° 6497B,
                                                                                                            página 106

                                                                                              Se reserva el derecho de cambios técnicos.
