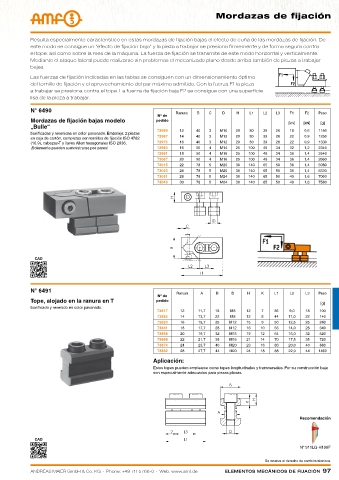

P. 97

mordazas de fijación




            resulta especialmente característico en estas mordazas de fijación bajas el efecto de cuña de las mordazas de fijación. de
            este modo se consigue un “efecto de fijación baja” y la pieza a trabajar se presiona firmemente y de forma segura contra
            el tope. así como sobre la mes de la máquina. La fuerza de fijación se transmite de este modo horizontal y verticalmente.
            Mediante el ataque lateral puede realizarse sin problemas el mecanizado plano desde arriba también de piezas a trabajar
            bajas.
            Las fuerzas de fijación indicadas en las tablas se consiguen con un dimensionamiento óptimo
            del tornillo de fijación y el aprovechamiento del par máximo admitido. con la fuerza F1 la pieza
            a trabajar se presiona contra el tope. La fuerza de fijación baja F2 se consigue con una superficie
            lisa de la pieza a trabajar.

            N° 6490
                                                               Ranura  B  C    D    H    L1  L2   L3   F1   F2   Peso
                                                        Nº de
            Mordazas de fijación bajas modelo           pedido
                                                                                                      [kN]  [kN]  [g]
            „Bulle“
                                                        72959   12    40  3   M10   20   80  39   26   16   0,6  1150
            bonificadas y revenidas en color pavonado. Embalaje: 2 piezas
                                                        72967   14    40  3   M12   20   80  39   26   22   0,9  1250
            en caja de cartón, completas con tornillos de fijación ISO 4762
            (10.9), cabezas-T y llaves Allen hexagonales ISO 2936.   72975  16  40  3  M12  20  80  39  26  22  0,9  1330
            ¡Solamente pueden suministrarse por pares!  72983   16    50  4   M14   25  100  46   34   32   1,2  2340
                                                        72991   18    50  4   M16   25  100  46   34   36   1,4  2540
                                                        73007   20    50  4   M16   25  100  46   34   36   1,4  2660
                                                        73015   22    78  5   M20   30  140  65   50   36   1,4  5980
                                                        73023   24    78  5   M20   30  140  65   50   36   1,4  6330
                                                        73031   28    78  5   M24   30  140  65   50   40   1,6  7060
                                                        73049   30    78  5   M24   30  140  65   50   40   1,6  7580













             CAD





            N° 6491
                                                               Ranura  A     B    D     H    K   L1    L2   L3   Peso
                                                        Nº de
            Tope, alojado en la ranura en T             pedido
                                                                                                                  [g]
            bonificado y revenido en color pavonado.
                                                        73817   12     11,7  18   M8    12   7   36    9,0  18   100
                                                        73825   14     13,7  22   M8    12   8   44   11,0  22   140
                                                        73833   16     15,7  25   M12   15   9   50   12,5  25   240
                                                        73841   18     17,7  28   M12   16  10   56   14,0  28   340
                                                        73858   20     19,7  32   M16   19  12   64   16,0  32   520
                                                        73866   22     21,7  35   M16   21   14  70   17,5  35   720
                                                        73874   24     23,7  40   M20   23   16  80   20,0  40   880
                                                        73882   28     27,7  44   M20   24   18  88   22,0  44   1460
                                                       Aplicación:
                                                       Estos topes pueden emplearse como topes longitudinales y transversales. Por su construcción baja
                                                       son especialmente adecuados para piezas planas.








                                                                                                          Recomendación



             CAD
                                                                                                          N° 911LG-H100F

                                                                                              Se reserva el derecho de cambios técnicos.
            ANDREAS MAIER GmbH & Co. KG  ∙  Phone: +49 711 5766-0  ∙  Web: www.amf.de   ElEmEntos mEcánicos dE fijación 97
