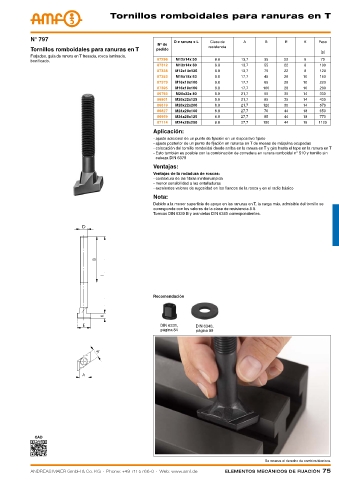

P. 75

tornillos romboidales para ranuras en t




            N° 797
                                                              D x ranura x L  Clase de  A     B      E      K    Peso
                                                        Nº de             resistencia
            Tornillos romboidales para ranuras en T     pedido
                                                                                                                  [g]
            Forjados, guía de ranura en T fresada, rosca laminada,
            bonificado.                                 87296  M12x14x 50   8.8       13,7    35     22     8     70
                                                        87312  M12x14x 80   8.8       13,7    55     22     8    100
                                                        87338  M12x14x125   8.8       13,7    75     22     8    120
                                                        87353  M16x18x 63   8.8       17,7    45     28    10    160
                                                        87379  M16x18x100   8.8       17,7    65     28    10    220
                                                        87395  M16x18x160   8.8       17,7   100     28    10    280
                                                        86793  M20x22x 80   8.8       21,7    55     35    14    330
                                                        86801  M20x22x125   8.8       21,7    85     35    14    430
                                                        86819  M20x22x200   8.8       21,7   120     35    14    570
                                                        86827  M24x28x100   8.8       27,7    70     44    18    650
                                                        86959  M24x28x125   8.8       27,7    85     44    18    770
                                                        87114  M24x28x250   8.8       27,7   150     44    18    1120
                                                       Aplicación:
                                                       - ajuste adicional de un punto de fijación en un dispositivo fijado
                                                       - ajuste posterior de un punto de fijación en ranuras en T de mesas de máquina ocupadas
                                                       -  colocación del tornillo romboidal desde arriba en la ranura en T y giro hasta el tope en la ranura en T
                                                       -  Esto también es posible con la combinación de corredera en ranura romboidal n° 510 y tornillo sin
                                                        cabeza DIN 6379
                                                       Ventajas:
                                                       Ventajas de la rodadura de roscas:
                                                       - contextura de las fibras ininterrumpida
                                                       - menor sensibilidad a las entalladuras
                                                       - excelentes valores de rugosidad en los flancos de la rosca y en el radio básico
                                                       Nota:
                                                       Debido a la menor superficie de apoyo en las ranuras en T, la carga máx. admisible del tornillo se
                                                       corresponde con los valores de la clase de resistencia 8.8.
                                                       Tuercas DIN 6330 B y arandelas DIN 6340 correspondientes.
















                                                       Recomendación




                                                         DIN 6331,    DIN 6340,
                                                         página 84    página 89






















             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
