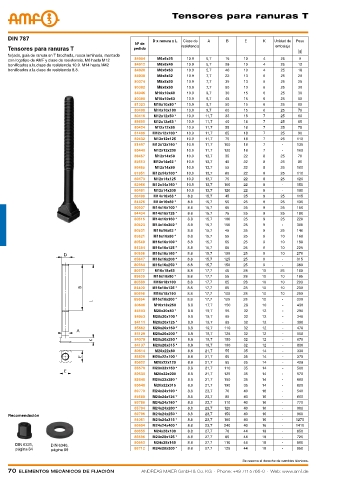

tensores para ranuras t




    DIN 787                                            D x ranura x L  Clase de  A  B  E     K   Unidad de  Peso
                                                Nº de
    Tensores para ranuras T                     pedido           resistencia                      embalaje
                                                                                                          [g]
    forjado, guía de ranura en T brochada, rosca laminada, marcado
    con logotipo de AMF y clase de resistencia. M6 hasta M12   84004  M6x6x25  10.9  5,7  15  10  4  25   9
    bonificados a la clase de resistencia 10.9. M14 hasta M42   84012  M6x6x40  10.9  5,7  28  10  4  25  12
    bonificados a la clase de resistencia 8.8.  84020   M6x6x63    10.9  5,7    40     10    4      25    18
                                                84038   M8x8x32    10.9  7,7    22     13    6      25    20
                                                80374   M8x8x50    10.9  7,7    35     13    6      25    25
                                                80382   M8x8x80    10.9  7,7    50     13    6      25    30
                                                84046  M10x10x40   10.9  9,7    30     15    6      25    30
                                                80390  M10x10x63   10.9  9,7    45     15    6      25    50
                                                81323  M10x10x80 *  10.9  9,7   50     15    6      25    60
                                                80408  M10x10x100  10.9  9,7    60     15    6      25    70
                                                80416  M12x12x50 *  10.9  11,7  33     18    7      25    60
                                                85605  M12x12x63 *  10.9  11,7  40     18    7      25    65
                                                80424  M12x12x80   10.9  11,7   55     18    7      25    75
                                                81406  M12x12x100 *  10.9  11,7  65    18    7      25    90
                                                80432  M12x12x125  10.9  11,7   75     18    7      25   110
                                                81497  M12x12x160 *  10.9  11,7  100   18    7      -    135
                                                80440  M12x12x200  10.9  11,7   120    18    7      -    160
                                                80457  M12x14x50   10.9  13,7   35     22    8      25    70
                                                85613  M12x14x63 *  10.9  13,7  45     22    8      25    80
                                                80465  M12x14x80   10.9  13,7   55     22    8      25   100
                                                81851  M12x14x100 *  10.9  13,7  65    22    8      25   110
                                                80473  M12x14x125  10.9  13,7   75     22    8      25   120
                                                82966  M12x14x160 *  10.9  13,7  100   22    8      -    150
                                                80481  M12x14x200  10.9  13,7   120    22    8      -    180
                                                80499  M14x16x63 *  8.8  15,7   45     25    9      25   115
                                                84426  M14x16x80 *  8.8  15,7   55     25    9      25   130
                                                80507  M14x16x100 *  8.8  15,7  65     25    9      25   150
                                                84434  M14x16x125 *  8.8  15,7  75     25    9      25   180
                                                80515  M14x16x160 *  8.8  15,7  100    25    9      25   220
                                                80523  M14x16x250 *  8.8  15,7  150    25    9      -    300
                                                80531  M16x16x63 *  8.8  15,7   45     25    9      25   140
                                                85621  M16x16x80 *  8.8  15,7   55     25    9      10   160
                                                80549  M16x16x100 *  8.8  15,7  65     25    9      10   180
                                                84384  M16x16x125 *  8.8  15,7  85     25    9      10   225
                                                80556  M16x16x160 *  8.8  15,7  100    25    9      10   270
                                                85647  M16x16x200 *  8.8  15,7  125    25    9      -    315
                                                80564  M16x16x250 *  8.8  15,7  150    25    9      -    380
                                                80572  M16x18x63   8.8   17,7   45     28    10     25   160
                                                85639  M16x18x80 *  8.8  17,7   55     28    10     10   185
                                                80580  M16x18x100  8.8   17,7   65     28    10     10   203
                                                84400  M16x18x125 *  8.8  17,7  85     28    10     10   230
                                                80598  M16x18x160  8.8   17,7   100    28    10     10   280
                                                85654  M16x18x200 *  8.8  17,7  125    28    10     -    330
                                                80606  M16x18x250  8.8   17,7   150    28    10     -    430
                                                84103  M20x20x80 *  8.8  19,7   55     32    12     -    290
                                                84053  M20x20x100 *  8.8  19,7  65     32    12     -    340
                                                84111  M20x20x125 *  8.8  19,7  85     32    12     -    390
                                                85662  M20x20x160 *  8.8  19,7  110    32    12     -    470
                                                84129  M20x20x200 *  8.8  19,7  125    32    12     -    550
                                                84079  M20x20x250 *  8.8  19,7  150    32    12     -    670
                                                84137  M20x20x315 *  8.8  19,7  190    32    12     -    800
                                                80614  M20x22x80   8.8   21,7   55     35    14     -    330
                                                85829  M20x22x100 *  8.8  21,7  65     35    14     -    370
                                                80622  M20x22x125  8.8   21,7   85     35    14     -    428
                                                85670  M20x22x160 *  8.8  21,7  110    35    14     -    500
                                                80630  M20x22x200  8.8   21,7   125    35    14     -    570
                                                85845  M20x22x250 *  8.8  21,7  150    35    14     -    680
                                                80648  M20x22x315  8.8   21,7   190    35    14     -    820
                                                80770  M24x24x100 *  8.8  23,7  70     40    16     -    540
                                                85688  M24x24x125 *  8.8  23,7  85     40    16     -    600
                                                80788  M24x24x160 *  8.8  23,7  110    40    16     -    770
                                                85704  M24x24x200 *  8.8  23,7  125    40    16     -    900
                                                80796  M24x24x250 *  8.8  23,7  150    40    16     -    960
    Recomendación
                                                84061  M24x24x315 *  8.8  23,7  190    40    16     -    1270
                                                80804  M24x24x400 *  8.8  23,7  240    40    16     -    1410
                                                80655  M24x28x100  8.8   27,7   70     44    18     -    650
                                                85696  M24x28x125 *  8.8  27,7  85     44    18     -    720
                                                80663  M24x28x160  8.8   27,7   110    44    18     -    800
      DIN 6331,    DIN 6340,
      página 84    página 89                    85712  M24x28x200 *  8.8  27,7  125    44    18     -    950
                                                                                      Se reserva el derecho de cambios técnicos.
