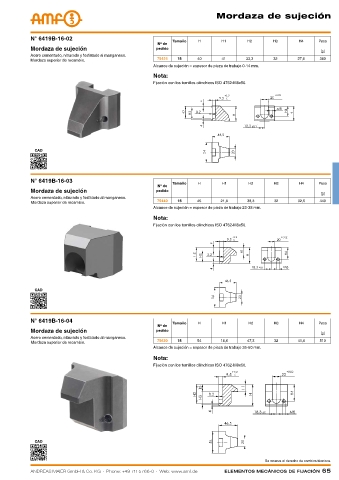

P. 65
mordaza de sujeción
N° 6419B-16-02 Tamaño H H1 H2 H3 H4 Peso
Nº de
Mordaza de sujeción pedido
[g]
Acero cementado, nitrurado y fosfatado al manganeso.
Mordaza superior de recambio. 75424 16 40 41 33,3 32 27,6 380
Alcance de sujeción = espesor de pieza de trabajo 0-14 mm.
Nota:
Fijación con los tornillos cilíndricos ISO 4762-M8x50.
CAD
N° 6419B-16-03
Tamaño H H1 H2 H3 H4 Peso
Nº de
Mordaza de sujeción pedido
[g]
Acero cementado, nitrurado y fosfatado al manganeso.
75440 16 45 21,6 38,3 32 32,6 440
Mordaza superior de recambio.
Alcance de sujeción = espesor de pieza de trabajo 23-38 mm.
Nota:
Fijación con los tornillos cilíndricos ISO 4762-M8x50.
CAD
N° 6419B-16-04 Tamaño H H1 H2 H3 H4 Peso
Nº de
Mordaza de sujeción pedido [g]
Acero cementado, nitrurado y fosfatado al manganeso.
75630 16 54 18,6 47,3 32 41,6 510
Mordaza superior de recambio.
Alcance de sujeción = espesor de pieza de trabajo 35-50 mm.
Nota:
Fijación con los tornillos cilíndricos ISO 4762-M8x50.
CAD
Se reserva el derecho de cambios técnicos.
