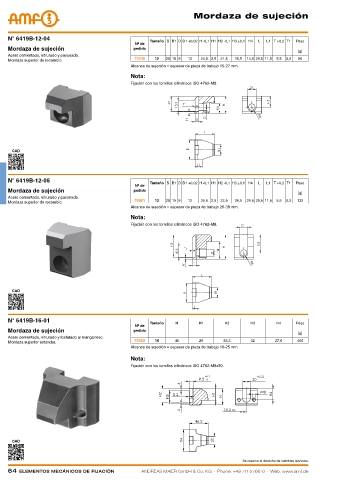

P. 64

mordaza de sujeción




    N° 6419B-12-04                                    Tamaño B B1 D D1 +0,02 H -0,1 H1 H2 -0,1 H3 ±0,1 H4  L  L1 T +0,2 T1  Peso
                                                Nº de
    Mordaza de sujeción                         pedido
                                                                                                          [g]
    Acero cementado, nitrurado y pavonado.
    Mordaza superior de recambio.               74245  12  28 15 9  12  24,5 2,5  21,5  15,5  14,5 29,5 11,5  5,5  0,2  90
                                               Alcance de sujeción = espesor de pieza de trabajo 15-27 mm.
                                               Nota:
                                               Fijación con los tornillos cilíndricos ISO 4762-M8.













     CAD




    N° 6419B-12-05                                    Tamaño B B1 D D1 +0,02 H -0,1 H1 H2 -0,1 H3 ±0,1 H4  L  L1 T +0,2 T1  Peso
                                                Nº de
    Mordaza de sujeción                         pedido
                                                                                                          [g]
    Acero cementado, nitrurado y pavonado.
    Mordaza superior de recambio.               75051  12  28 15 9  12  35,5 2,5  32,5  26,5  25,5 29,5 11,5  5,5  0,2  132
                                               Alcance de sujeción = espesor de pieza de trabajo 26-38 mm.
                                               Nota:
                                               Fijación con los tornillos cilíndricos ISO 4762-M8.













     CAD




    N° 6419B-16-01
                                                      Tamaño   H       H1       H2       H3       H4     Peso
                                                Nº de
    Mordaza de sujeción                         pedido
                                                                                                          [g]
    Acero cementado, nitrurado y fosfatado al manganeso.
                                                75382  16     40       29      33,3      32       27,6   400
    Mordaza superior estándar.
                                               Alcance de sujeción = espesor de pieza de trabajo 10-25 mm.
                                               Nota:
                                               Fijación con los tornillos cilíndricos ISO 4762-M8x50.














     CAD



                                                                                      Se reserva el derecho de cambios técnicos.
