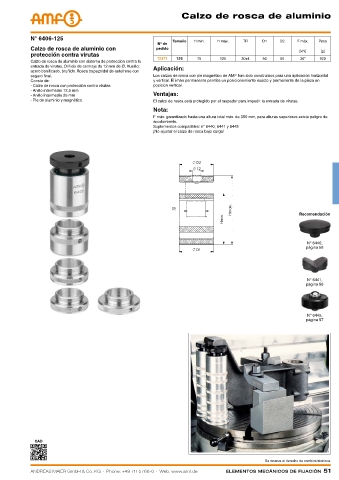

Page 51 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 51

Calzo de rosca de aluminio




            N° 6406-125                                       Tamaño  H mín.  H máx.  TR     D1    D2    F máx.  Peso
                                                        Nº de
            Calzo de rosca de aluminio con              pedido
                                                                                                          [kN]    [g]
            protección contra virutas
                                                        72371  125    75      125     30x4   50    50     30*    920
            Calzo de rosca de aluminio con sistema de protección contra la
            entrada de virutas. Orificio de centraje de 12 mm de Ø. Husillo:
            acero bonificado, bruñido. Rosca trapezoidal de autofreno con   Aplicación:
            seguro final.                              Los calzos de rosca con pie magnético de AMF han sido construidos para una aplicación horizontal
            Consta de:                                 y vertical. El imán permanente permite un posicionamiento exacto y permanente de la pieza en
            - Calzo de rosca con protección contra virutas   posición vertical.
            - Anillo intermedio 12,5 mm
            - Anillo intermedio 25 mm                  Ventajas:
            - Pie de aluminio y magnético.             El calzo de rosca está protegido por el raspador para impedir la entrada de virutas.
                                                       Nota:
                                                       F máx. garantizado hasta una altura total máx. de 350 mm, para alturas superiores existe peligro de
                                                       acodamiento.
                                                       Suplementos compatibles: n° 6440, 6441 y 6445
                                                       ¡No ajustar el calzo de rosca bajo carga!

















                                                                                                          Recomendación




                                                                                                             N° 6440,
                                                                                                             página 56





                                                                                                             N° 6441,
                                                                                                             página 56





                                                                                                             N° 6445,
                                                                                                             página 57
























             CAD



                                                                                              Se reserva el derecho de cambios técnicos.
