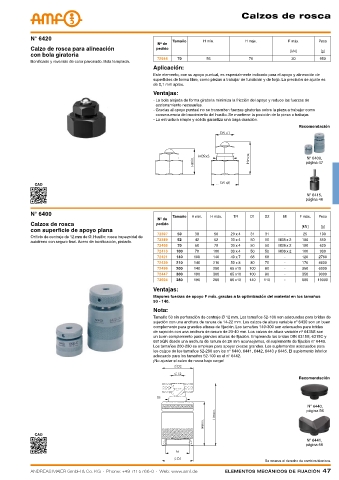

Calzos de rosca




            N° 6420                                           Tamaño    H mín.         H máx.         F máx.     Peso
                                                        Nº de
            Calzo de rosca para alineación              pedido
                                                                                                       [kN]       [g]
            con bola giratoria
                                                        72546  70         56            70             30        950
            Bonificado y revenido de color pavonado. Bola templada.
                                                       Aplicación:
                                                       Este elemento, con su apoyo puntual, es especialmente indicado para el apoyo y alineación de
                                                       superficies de forma libre, como piezas a trabajar de fundición y de forja. La precisión de ajuste es
                                                       de 0,1 mm aprox.
                                                       Ventajas:
                                                       -  La bola alojada de forma giratoria minimiza la fricción del apoyo y reduce las fuerzas de
                                                        accionamiento necesarias.
                                                       -  Gracias al apoyo puntual no se transmiten fuerzas giratorias sobre la pieza a trabajar como
                                                        consecuencia del movimiento del husillo. Se mantiene la posición de la pieza a trabajar.
                                                       - La estructura simple y sólida garantiza una larga duración.
                                                                                                          Recomendación





                                                                                                             N° 6400,
                                                                                                            página 47



             CAD
                                                                                                             N° 6415,
                                                                                                            página 46

            N° 6400                                           Tamaño  H mín.  H máx.  TR  D1  D2     M    F máx.  Peso
                                                        Nº de
            Calzos de rosca                             pedido
                                                                                                           [kN]   [g]
            con superficie de apoyo plana
                                                        72397  50    38     50    20 x 4  31  31     -     25    190
            Orificio de centraje de 12 mm de Ø. Husillo: rosca trapezoidal de
            autofreno con seguro final. Acero de bonificación, pintado.  72389  52  42  52  30 x 4  50  50  M38 x 2  100  550
                                                        72405  70    50     70    30 x 4  50  50   M38 x 2  100  620
                                                        72413  100   70     100   30 x 4  50  50   M38 x 2  100  900
                                                        72421  140   100    140   40 x 7  68  68     -     120   2760
                                                        72439  210   140    210   50 x 8  80  70     -     170   4600
                                                        72496  200   140    200   65 x10  100  80    -     350   6900
                                                        72447  300   190    300   65 x10  100  80    -     350   9000
                                                        72504  280   190    280   80 x10  140  110   -     600   19000
                                                       Ventajas:
                                                       Mayores fuerzas de apoyo F máx. gracias a la optimización del material en los tamaños
                                                       50 - 140.
                                                       Nota:
                                                       Tamaño 50 sin perforación de centraje Ø 12 mm. Los tamaños 52-100 son adecuados para bridas de
                                                       sujeción con una anchura de ranura de 14-22 mm. Los calzos de altura variable nº 6430 son un buen
                                                       complemento para grandes alturas de fijación. Los tamaños 140-300 son adecuados para bridas
                                                       de sujeción con una anchura de ranura de 20-40 mm. Los calzos de altura variable nº 6435S son
                                                       un buen complemento para grandes alturas de fijación. Empleando las bridas DIN 6315B, 6315C y
                                                       6315GN desde una anchura de ranura de 26 mm aconsejamos, el suplemento de fijación n° 6443.
                                                       Los tamaños 200-280 se emplean para apoyar piezas grandes. Los suplementos adecuados para
                                                       los calzos de los tamaños 52-280 son los n° 6440, 6441, 6442, 6443 y 6445. El suplemento inferior
                                                       adecuado para los tamaños 52-100 es el n° 6442.
                                                       ¡No ajustar el calzo de rosca bajo carga!


                                                                                                          Recomendación




                                                                                                             N° 6440,
                                                                                                             página 56



             CAD
                                                                                                             N° 6441,
                                                                                                            página 56


                                                                                              Se reserva el derecho de cambios técnicos.
