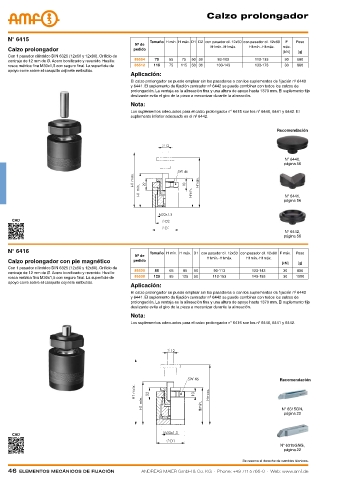

Page 46 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 46

Calzo prolongador




    N° 6415
                                                      Tamaño H mín. H máx. D1 D2 con pasador cil. 12x50  con pasador cil. 12x80   F   Peso
                                                Nº de                      H1mín.-H1máx.  H1mín.-H1máx.  máx.
    Calzo prolongador                           pedido
                                                                                                     [kN]  [g]
    Con 1 pasador cilíndrico DIN 6325 (12x50 y 12x80). Orificio de
    centraje de 12 mm de Ø. Acero bonificado y revenido. Husillo:   86504  75  55  75  50 36  83-103  113-133  30  680
    rosca métrica fina M30x1,5 con seguro final. La superficie de   86512  115  75  115  50 36  103-143  133-173  30  880
    apoyo corre sobre el casquillo cojinete embutido.
                                               Aplicación:
                                               El calzo prolongador se puede emplear sin los pasadores o con los suplementos de fijación nº 6440
                                               y 6441. El suplemento de fijación centrador nº 6442 se puede combinar con todos los calzos de
                                               prolongación. La ventaja es la alineación fina y una altura de apoyo hasta 1370 mm. El suplemento fijo
                                               deslizante evita el giro de la pieza a mecanizar durante la alineación.
                                               Nota:
                                               Los suplementos adecuados para el calzo prolongador nº 6415 son los nº 6440, 6441 y 6442. El
                                               suplemento inferior adecuado es el nº 6442.

                                                                                                  Recomendación





                                                                                                     N° 6440,
                                                                                                     página 56





                                                                                                     N° 6441,
                                                                                                     página 56


     CAD
                                                                                                     N° 6442,
                                                                                                     página 56

    N° 6416                                           Tamaño H mín. H máx. D1 con pasador cil. 12x50  con pasador cil. 12x80  F máx.  Peso
                                                Nº de
                                                                          H1mín.-H1máx.  H1mín.-H1máx.
    Calzo prolongador con pie magnético         pedido                                              [kN]  [g]
    Con 1 pasador cilíndrico DIN 6325 (12x50 y 12x80). Orificio de
                                                86520  85    65  85  50     93-113       123-143    30   800
    centraje de 12 mm de Ø. Acero bonificado y revenido. Husillo:
    rosca métrica fina M30x1,5 con seguro final. La superficie de   86538  125  85  125  50  113-153  143-183  30  1000
    apoyo corre sobre el casquillo cojinete embutido.
                                               Aplicación:
                                               El calzo prolongador se puede emplear sin los pasadores o con los suplementos de fijación nº 6440
                                               y 6441. El suplemento de fijación centrador nº 6442 se puede combinar con todos los calzos de
                                               prolongación. La ventaja es la alineación fina y una altura de apoyo hasta 1370 mm. El suplemento fijo
                                               deslizante evita el giro de la pieza a mecanizar durante la alineación.
                                               Nota:
                                               Los suplementos adecuados para el calzo prolongador nº 6416 son los nº 6440, 6441 y 6442.











                                                                                                   Recomendación




                                                                                                    N° 6315GN,
                                                                                                     página 22



     CAD
                                                                                                   N° 6315GNG,
                                                                                                     página 22

                                                                                      Se reserva el derecho de cambios técnicos.
