P. 40

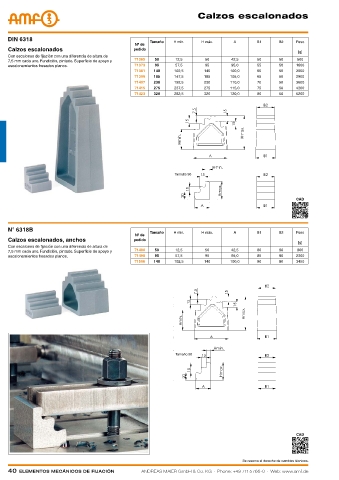

Calzos escalonados




    DIN 6318
                                                      Tamaño  H mín.    H máx.     A       B1      B2    Peso
                                                Nº de
    Calzos escalonados                          pedido
                                                                                                          [g]
    Con escalones de fijación con una diferencia de altura de
    7,5 mm cada uno. Fundición, pintado. Superficie de apoyo y   71365  50  12,5  50  42,5  50     50    500
    escalonamientos fresados planos.            71373  95      57,5      95       95,0     55      50    1600
                                                71381  140    102,5      140      100,0    60      50    2000
                                                71399  185    147,5      185      105,0    65      50    2900
                                                71407  230    192,5      230      110,0    70      50    3600
                                                71415  275    237,5      275      115,0    75      50    4300
                                                71423  320    282,5      320      120,0    80      50    5200
















                                                              Tamaño 50



                                                                                                         CAD





    N° 6318B
                                                      Tamaño  H mín.    H máx.     A       B1      B2    Peso
                                                Nº de
    Calzos escalonados, anchos                  pedido
                                                                                                          [g]
    Con escalones de fijación con una diferencia de altura de
    7,5 mm cada uno. Fundición, pintado. Superficie de apoyo y   71480  50  12,5  50  42,5  80     80    800
    escalonamientos fresados planos.            71498  95      57,5      95       95,0     85      80    2300
                                                71506  140    102,5      140      100,0    90      80    3450

















                                                               Tamaño 50
















                                                                                                         CAD




                                                                                      Se reserva el derecho de cambios técnicos.
