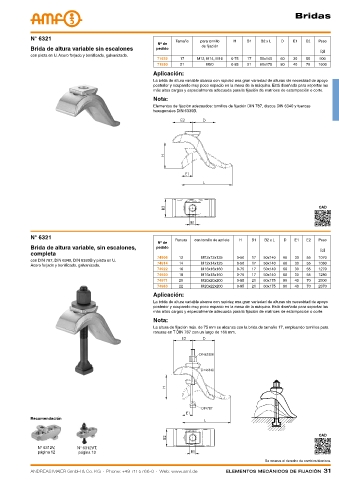

Bridas




            N° 6321                                            Tamaño  para tornillo  H  B1  B2 x L  D  E1  E2   Peso
                                                        Nº de
            Brida de altura variable sin escalones      pedido          de fijación
                                                                                                                  [g]
            con pieza en U. Acero forjado y bonificado, galvanizado.
                                                        71522   17    M12, M14, M16  0-75  17  50x140  60  30  55  900
                                                        71530   21       M20      0-85  21  60x175  80  40   70  1600
                                                       Aplicación:
                                                       La brida de altura variable abarca con rapidez una gran variedad de alturas sin necesidad de apoyo
                                                       posterior y ocupando muy poco espacio en la mesa de la máquina. Está diseñada para soportar las
                                                       más altas cargas y especialmente adecuada para la fijación de matrices de estampación o corte.
                                                       Nota:
                                                       Elementos de fijación adecuados: tornillos de fijación DIN 787, discos DIN 6340 y tuercas
                                                       hexagonales DIN 6330B.



















                                                                                                                 CAD





            N° 6321                                            Ranura  con tornillo de apriete  H  B1  B2 x L  D  E1  E2  Peso
                                                        Nº de
            Brida de altura variable, sin escalones,    pedido
                                                                                                                  [g]
            completa
                                                        74906   12      M12x12x125  0-50  17  50x140  60  30  55  1070
            con DIN 787, DIN 6340, DIN 6330B y pieza en U.
                                                        74914   14      M12x14x125  0-50  17  50x140  60  30  55  1080
            Acero forjado y bonificado, galvanizado.
                                                        74922   16      M16x16x160  0-75  17  50x140  60  30  55  1270
                                                        74930   18      M16x18x160  0-75  17  50x140  60  30  55  1280
                                                        74971   20      M20x20x200  0-85  21  60x175  80  40  70  2300
                                                        74963   22      M20x22x200  0-85  21  60x175  80  40  70  2370
                                                       Aplicación:
                                                       La brida de altura variable abarca con rapidez una gran variedad de alturas sin necesidad de apoyo
                                                       posterior y ocupando muy poco espacio en la mesa de la máquina. Está diseñada para soportar las
                                                       más altas cargas y especialmente adecuada para la fijación de matrices de estampación o corte.
                                                       Nota:
                                                       La altura de fijación máx. de 75 mm se alcanza con la brida de tamaño 17, empleando tornillos para
                                                       ranuras en T DIN 787 con un largo de 160 mm.

















            Recomendación

                                                                                                                 CAD

              N° 6312V,     N° 6312VT,
              página 12      página 13
                                                                                              Se reserva el derecho de cambios técnicos.
