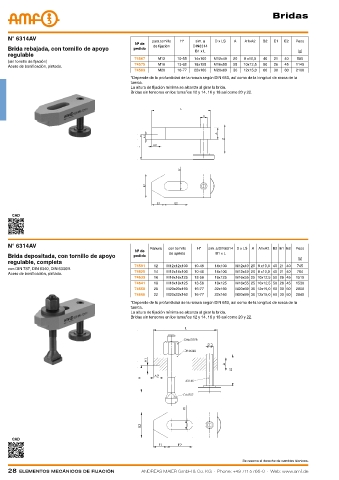

Bridas




    N° 6314AV                                         para tornillo  H*  sim. a   D x LS  A  A1xA2  B2  E1  E2  Peso
                                                Nº de
    Brida rebajada, con tornillo de apoyo       pedido  de fijación  DIN6314
                                                                      B1 x L                              [g]
    regulable
                                                74567   M12    10-55  14x100  M12x49  20  8 x10,0  40  21  40  580
    (sin tornillo de fijación)
                                                74575   M16    13-62  18x125  M16x55  25  10x12,5  50  26  45  1140
    Acero de bonificación, pintado.
                                                74583   M20    16-77  22x160  M20x69  30  12x15,0  60  30  60  2100
                                               *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
                                               tuerca.
                                               La altura de fijación mínima se alcanza al girar la brida.
                                               Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.
























     CAD





    N° 6314AV
                                                      Ranura  con tornillo    H*  sim. a DIN6314  D x LS  A  A1xA2 B2 E1 E2  Peso
                                                Nº de
                                                            de apriete       B1 x L
    Brida depositada, con tornillo de apoyo     pedido
                                                                                                          [g]
    regulable, completa
                                                74591  12   M12x12x100  10-48  14x100  M12x49 20 8 x10,0 40 21 40  745
    con DIN 787, DIN 6340, DIN 6330B.
    Acero de bonificación, pintado.             74625  14   M12x14x100  10-46  14x100  M12x49 20 8 x10,0 40 21 40  764
                                                74633  16   M16x16x125  13-58  18x125  M16x55 25 10x12,5 50 26 45  1510
                                                74641  18   M16x18x125  13-56  18x125  M16x55 25 10x12,5 50 26 45  1530
                                                74658  20   M20x20x160  16-77  22x160  M20x69 30 12x15,0 60 30 60  2800
                                                74666  22   M20x22x160  16-77  22x160  M20x69 30 12x15,0 60 30 60  2840
                                               *Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la
                                               tuerca.
                                               La altura de fijación mínima se alcanza al girar la brida.
                                               Bridas sin tensores en los tamaños 12 y 14, 16 y 18 así como 20 y 22.























     CAD



                                                                                      Se reserva el derecho de cambios técnicos.
