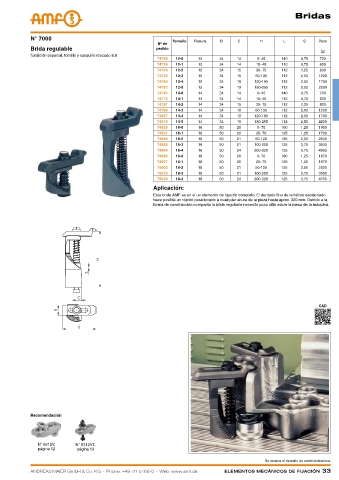

P. 33

Bridas




            N° 7000                                           Tamaño  Ranura  B     C       H        L      S    Peso
                                                        Nº de
            Brida regulable                             pedido
                                                                                                                  [g]
            fundición especial, tornillo y casquillo roscado 8.8.
                                                        74708  12-0    12     34    14     0- 45    140    0,75  700
                                                        74716  12-1    12     34    14     15- 45   110    0,75  600
                                                        74724  12-2    12     34    15     30- 75   112    1,25  800
                                                        74732  12-3    12     34    16     60-135   112    2,50  1200
                                                        74740  12-4    12     34    18    120-195   112    2,50  1700
                                                        74757  12-5    12     34    19    180-255   112    2,50  2200
                                                        74765  14-0    14     34    14     0- 45    140    0,75  700
                                                        74773  14-1    14     34    14     15- 45   112    0,75  600
                                                        74781  14-2    14     34    15     30- 75   112    1,25  800
                                                        74799  14-3    14     34    16     60-135   112    2,50  1200
                                                        74807  14-4    14     34    18    120-195   112    2,50  1700
                                                        74815  14-5    14     34    19    180-255   112    2,50  2200
                                                        74823  16-0    16     50    20     0- 70    160    1,25  1900
                                                        74831  16-1    16     50    20     25- 70   125    1,25  1700
                                                        74849  16-2    16     50    21     50-120   125    2,50  2500
                                                        74856  16-3    16     50    21    100-220   125    3,75  3540
                                                        74864  16-4    16     50    24    200-320   125    3,75  4900
                                                        74989  18-0    18     50    20     0- 70    160    1,25  1870
                                                        74997  18-1    18     50    20     25- 70   125    1,25  1670
                                                        75002  18-2    18     50    21     50-120   125    2,50  2500
                                                        75010  18-3    18     50    21    100-220   125    3,75  3580
                                                        75028  18-4    18     50    24    200-320   125    3,75  4750
                                                       Aplicación:
                                                       Esta brida AMF es en sí un elemento de fijación completo. El dentado fino de la hélice escalonado
                                                       hace posible un rápido posicionado a cualquier altura de la pieza hasta aprox. 320 mm. Debido a la
                                                       forma de construcción compacta la brida regulable necesita poco sitio sobre la mesa de la máquina.




















                                                                                                                 CAD






















            Recomendación




              N° 6312V,     N° 6312VT,
              página 12     página 13

                                                                                              Se reserva el derecho de cambios técnicos.
