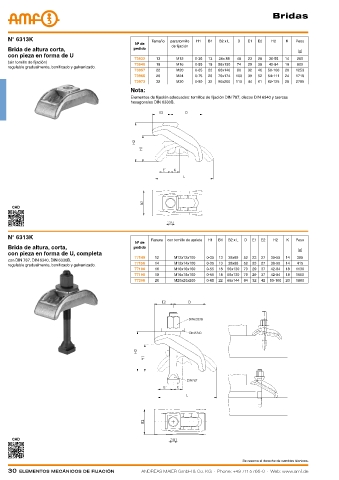

Page 30 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 30

Bridas




    N° 6313K                                          Tamaño  para tornillo  H1  B1  B2 x L  D  E1  E2  H2  K  Peso
                                                Nº de
                                                             de fijación
    Brida de altura corta,                      pedido                                                    [g]
    con pieza en forma de U
                                                73932   13     M12    0-35  13  38x 88  48  23  28  30-55  14  260
    (sin tornillo de fijación)
                                                73940   18     M16    0-55  18  56x130  74  29  38  42-84  18  809
    regulable gradualmente, bonificado y galvanizado.
                                                73957   22     M20    0-65  22  66x140  80  32  46  50-100  20  1253
                                                73965   26     M24    0-75  26  76x174  100  39  52  54-111  24  1718
                                                73973   32     M30    0-80  32  90x200  110  44  61  62-125  28  2785
                                               Nota:
                                               Elementos de fijación adecuados: tornillos de fijación DIN 787, discos DIN 6340 y tuercas
                                               hexagonales DIN 6330B.





















     CAD





    N° 6313K
                                                      Ranura  con tornillo de apriete  H1  B1  B2 x L  D  E1  E2  H2  K  Peso
                                                Nº de
    Brida de altura, corta,                     pedido
                                                                                                          [g]
    con pieza en forma de U, completa
                                                77149  12     M12x12x100  0-35  13  38x88  52  23  27  30-55  14  395
    con DIN 787, DIN 6340, DIN 6330B.
    regulable gradualmente, bonificado y galvanizado.  77156  14  M12x14x100  0-35  13  38x88  52  23  27  30-55  14  415
                                                77180  16     M16x16x160  0-55  18  56x130  79  29  37  42-84  18  1130
                                                77198  18     M16x18x160  0-55  18  56x130  79  29  37  42-84  18  1550
                                                77206  20     M20x20x200  0-65  22  66x144  84  32  42  50-100  20  1880































     CAD



                                                                                      Se reserva el derecho de cambios técnicos.
