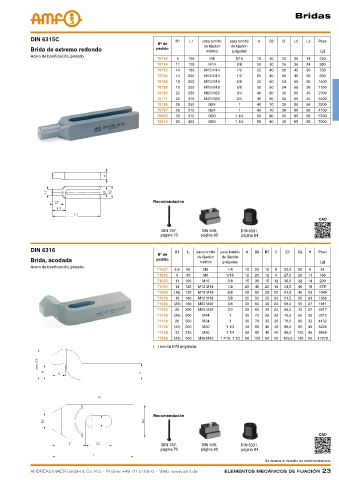

Page 23 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 23

Bridas




            DIN 6315C                                          B1  L1   para tornillo  para tornillo  A  B2  D  L2  L3  Peso
                                                        Nº de
                                                                         de fijación  de fijación
            Brida de extremo redondo                    pedido           métrico  pulgadas                        [g]
            Acero de bonificación, pintado.
                                                        70706  9   100     M8       5/16   15   30  12  30   18  220
                                                        70714  11  125    M10       3/8    20   30  16  36   24  350
                                                        70722  14  160   M12 M14    1/2    25   40  20  45   30  750
                                                        70730  14  200   M12 M14    1/2    25   40  20  45   30  950
                                                        70748  18  200   M16 M18    5/8    30   50  24  55   36  1400
                                                        70755  18  250   M16 M18    5/8    30   50  24  55   36  1750
                                                        70763  22  250   M20 M22    3/4    40   60  30  65   45  2700
                                                        70771  22  315   M20 M22    3/4    40   60  30  65   45  3400
                                                        70789  26  250    M24        1     40   70  38  80   56  3200
                                                        70797  26  315    M24        1     40   70  38  80   56  4100
                                                        70805  33  315    M30       1 1/4  50   80  45  85   56  5700
                                                        70813  33  400    M30       1 1/4  50   80  45  85   56  7000
















                                                       Recomendación


                                                                                                                 CAD
                                                          DIN 787,      DIN 508,      DIN 6331,
                                                         página 70      página 80     página 84

            DIN 6316                                          B1   L  para tornillo  para tornillo  A  B2  B3  C  E1  E2  H  Peso
                                                        Nº de
                                                                      de fijación  de fijación
            Brida, acodada                              pedido         métrico  pulgadas                          [g]
            Acero de bonificación, pintado.
                                                        71027  6,6  60  M6       1/4   10  20  10  8  22,0  20  9  81
                                                        71035  9  80    M8       5/16  12  25  12  9  27,5  25  11  166
                                                        71043  11  100  M10      3/8   15  30  15  12  36,0  32  14  299
                                                        71050  14  125  M12 M14  1/2   20  40  20  16  44,0  40  18  678
                                                        71068  (18)  125  M16 M18  5/8  25  50  25  20  51,5  40  23  1049
                                                        71076  18  160  M16 M18  5/8   25  50  25  20  51,5  50  23  1366
                                                        71084  (22)  160  M20 M22  3/4  30  60  30  24  59,0  55  27  1911
                                                        71092  22  200  M20 M22  3/4   30  60  30  24  59,0  70  27  2417
                                                        71100  (26)  200  M24    1     35  70  35  25  76,5  60  32  3315
                                                        71118  26  250  M24       1    35  70  35  25  76,5  80  32  4132
                                                        71126  (33)  250  M30   1 1/4  40  80  40  40  96,0  80  45  5225
                                                        71134  33  315  M30     1 1/4  50  80  40  40  96,0  100  45  8459
                                                        71159  (43)  400  M36 M42  1 7/16  1 1/2  60  100  50  50  105,0  120  55  17078
                                                       (   ) norma DIN ampliada.













                                                       Recomendación


                                                                                                                 CAD
                                                          DIN 787,      DIN 508,      DIN 6331,
                                                         página 70      página 80     página 84

                                                                                              Se reserva el derecho de cambios técnicos.
