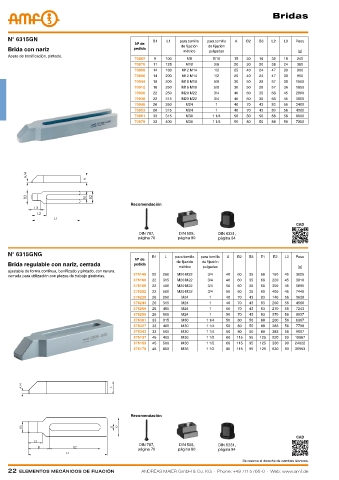

P. 22

Bridas




    N° 6315GN                                          B1   L1  para tornillo  para tornillo  A  B2  B3  L2  L3  Peso
                                                Nº de
                                                                 de fijación  de fijación
    Brida con nariz                             pedido           métrico  pulgadas                        [g]
    Acero de bonificación, pintado.
                                                70862  9   100     M8       5/16   15   30  16  32   18  240
                                                70870  11  125    M10       3/8    20   30  20  38   24  380
                                                70888  14  160   M12 M14    1/2    25   40  24  47   30  800
                                                70896  14  200   M12 M14    1/2    25   40  24  47   30  950
                                                70904  18  200   M16 M18    5/8    30   50  28  57   36  1500
                                                70912  18  250   M16 M18    5/8    30   50  28  57   36  1850
                                                70920  22  250   M20 M22    3/4    40   60  35  68   45  2900
                                                70938  22  315   M20 M22    3/4    40   60  35  68   45  3600
                                                70946  26  250    M24        1     40   70  43  83   56  3400
                                                70953  26  315    M24        1     40   70  43  83   56  4300
                                                70961  33  315    M30       1 1/4  50   80  50  88   56  6000
                                                70979  33  400    M30       1 1/4  50   80  50  88   56  7300
















                                               Recomendación



                                                                                                         CAD
                                                  DIN 787,      DIN 508,      DIN 6331,
                                                 página 70      página 80     página 84

    N° 6315GNG
                                                      B1   L   para tornillo  para tornillo  A  B2  B3  E1  E2  L3  Peso
                                                Nº de          de fijación  de fijación
    Brida regulable con nariz, cerrada          pedido
                                                                métrico  pulgadas                         [g]
    ajustable de forma continua, bonificado y pintado, con ranura
                                                376145  22  250  M20 M22  3/4   40  60   35  68  160  45  3025
    cerrada para utilización con piezas de trabajo giratorias.
                                                376160  22  315  M20 M22  3/4   40  60   35  68  220  45  3810
                                                376186  22  400  M20 M22  3/4   50  60   35  68  300  45  5995
                                                376202  22  500  M20 M22  3/4   50  60   35  68  400  45  7440
                                                376228  26  250  M24      1     40  70   43  83  140  56  3639
                                                376244  26  315  M24      1     40  70   43  83  200  56  4560
                                                376269  26  400  M24      1     50  70   43  83  270  56  7243
                                                376285  26  500  M24      1     50  70   43  83  370  56  8937
                                                376301  33  315  M30     1 1/4  50  80   50  88  200  56  6367
                                                376327  33  400  M30     1 1/4  50  80   50  88  283  56  7798
                                                376343  33  500  M30     1 1/4  50  80   50  88  383  56  9607
                                                376137  45  400  M36     1 1/2  60  115  95  125  220  90  19987
                                                376152  45  500  M36     1 1/2  60  115  95  125  330  90  24022
                                                376178  45  800  M36     1 1/2  80  115  95  125  630  90  36953













                                               Recomendación



                                                                                                         CAD
                                                  DIN 787,      DIN 508,      DIN 6331,
                                                 página 70      página 80     página 84

                                                                                      Se reserva el derecho de cambios técnicos.
