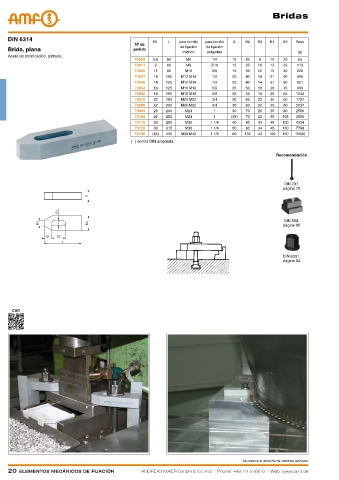

Page 20 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 20

Bridas




    DIN 6314
                                                       B1   L   para tornillo  para tornillo  A  B2  B3  E1  E2  Peso
                                                Nº de           de fijación  de fijación
    Brida, plana                                pedido
                                                                 métrico  pulgadas                        [g]
    Acero de bonificación, pintado.
                                                70003  6,6  50    M6       1/4     10  20   8   10   20   63
                                                70011  9    60    M8       5/16    12  25   10  13   22  113
                                                70029  11   80    M10      3/8     15  30   12  15   30  226
                                                70037  14  100   M12 M14   1/2     20  40   14  21   40  490
                                                70045  14  125   M12 M14   1/2     20  40   14  21   50  621
                                                70052  18  125   M16 M18   5/8     25  50   18  26   45  960
                                                70060  18  160   M16 M18   5/8     25  50   18  26   65  1240
                                                70078  22  160   M20 M22   3/4     30  60   22  30   60  1787
                                                70086  22  200   M20 M22   3/4     30  60   22  30   80  2237
                                                70094  26  200    M24       1      30  70   26  35   80  2580
                                                70102  26  250    M24       1     (35)  70  26  35  105  3800
                                                70110  33  250    M30      1 1/4   40  80   34  45  100  4934
                                                70128  33  315    M30      1 1/4   50  80   34  45  130  7788
                                                70136  (43)  400  M36 M42  1 1/2   60  100  43  100  150  15000
                                               (   ) norma DIN ampliada.

                                                                                                  Recomendación




                                                                                                     DIN 787,
                                                                                                    página 70





                                                                                                     DIN 508,
                                                                                                    página 80





                                                                                                    DIN 6331,
                                                                                                    página 84









     CAD































                                                                                      Se reserva el derecho de cambios técnicos.
