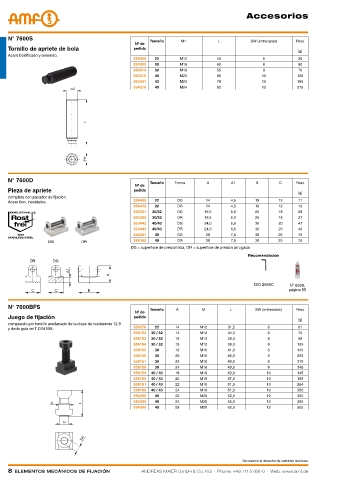

accesorios




    N° 7600S                                          Tamaño     M1           L          SW (entrecaras)  Peso
                                                Nº de
    Tornillo de apriete de bola                 pedido
                                                                                                          [g]
    Acero bonificado y revenido.
                                                556408  22      M12          43              6            30
                                                553353  30      M16          62              8            80
                                                554214  32      M16          55              8            70
                                                554215  40      M20          65              10          128
                                                553441  43      M20          78              10          165
                                                554216  49      M24          93              12          275


















    N° 7600D                                          Tamaño  Forma       A       A1       B       C     Peso
                                                Nº de
    Pieza de apriete                            pedido
                                                                                                          [g]
    completa con pasador de fijación.
                                                556409  22     DG        14       4,5      19      12     11
    Acero fino, inoxidable.
                                                556410  22     DR        14       4,5      19      12     10
                                                553351  30/32  DG        19,5     6,0      25      18     28
                                                553352  30/32  DR        19,5     6,0      25      18     27
                                                553442  40/43  DG        24,0     6,5      30      20     47
                                                553443  40/43  DR        24,0     6,5      30      20     48
                                                554301  49     DG        28       7,0      36      25     75
                  DG          DR                554302  49     DR        28       7,0      36      25     78
                                               DG = superficie de presión lisa, DR = superficie de presión arrugada
                                                                                        Recomendación
            DR      DG



                                                                                          ISO 2936C    N° 6339,
                                                                                                      página 95


    N° 7600BFS                                        Tamaño   A        M         L        SW (entrecaras)  Peso
                                                Nº de
    Juego de fijación                           pedido
                                                                                                          [g]
    compuesto por tornillo avellanado de la clase de resistencia 12.9
    y dado guía en T DIN 508.                   556576  22     14      M12       31,5          6          61
                                                556152  30 / 32  14    M12       34,0          8          70
                                                556153  30 / 32  16    M12       38,0          8          98
                                                556154  30 / 32  18    M12       38,0          8         125
                                                556155  30     18      M16       41,0          8         143
                                                556156  30     20      M16       45,0          8         208
                                                556157  30     22      M16       49,0          8         270
                                                556158  30     24      M16       49,0          8         348
                                                556159  40 / 43  18    M16       43,0          10        145
                                                556160  40 / 43  20    M16       47,0          10        195
                                                556161  40 / 43  22    M16       51,0          10        264
                                                556162  40 / 43  24    M16       51,0          10        350
                                                554298  49     22      M20       52,0          12        300
                                                554299  49     24      M20       55,0          12        390
                                                554300  49     28      M20       62,0          12        505










                                                                                      Se reserva el derecho de cambios técnicos.
