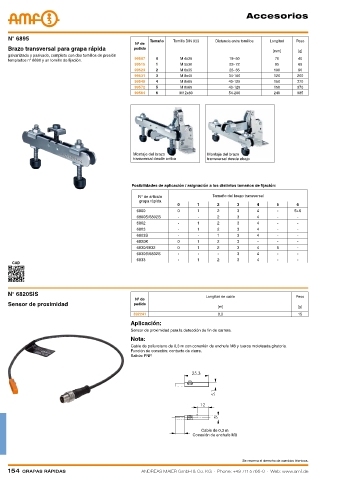

Page 154 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Accesorios

N° 6895 Tamaño Tornillo DIN 933 Distancia entre tornillos Longitud Peso
Nº de
Brazo transversal para grapa rápida pedido
[mm] [g]
galvanizado y pasivado, completo con dos tornillos de presión
templados n° 6890 y un tornillo de fijación. 99507 0 M 4x25 18- 60 70 40
99515 1 M 5x30 22- 72 85 65
99523 2 M 6x35 28- 85 100 90
99531 3 M 8x45 34-100 120 200
99549 4 M 8x65 40-125 150 370
99572 5 M 8x65 40-125 150 370
99564 6 M12x80 54-200 240 985

Montaje del brazo Montaje del brazo
transversal desde arriba transversal desde abajo

Posibilidades de aplicación / asignación a los distintos tamaños de fijación:

N° de artículo Tamaño del brazo transversal
grapa rápida
0 1 2 3 4 5 6
6800 0 1 2 3 4 - 5+6
6800S/6802S - - 2 3 4 - -
6802 - 1 2 3 4 - -
6803 - 1 2 3 4 - -
6803S - - 1 3 4 - -
6820K 0 1 2 3 - - -
6830/6832 0 1 2 3 4 5 -
6830S/6832S - - - 3 4 - -
6833 - 1 2 3 4 - -
CAD

N° 6820SIS
Longitud de cable Peso
Nº de
Sensor de proximidad pedido
[m] [g]
392241 0,3 15
Aplicación:
Sensor de proximidad para la detección de fin de carrera.
Nota:
Cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca moleteada giratoria.
Función de conexión: contacto de cierre.
Salida: PNP.

Cable de 0,3 m
Conexión de enchufe M8

Se reserva el derecho de cambios técnicos.
154 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
