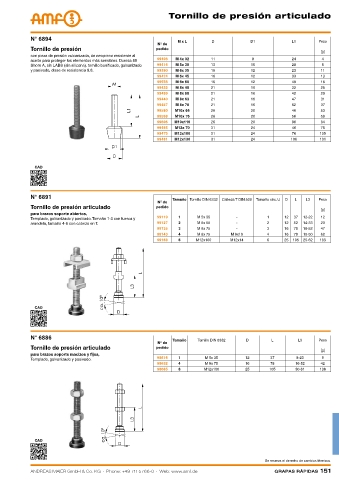

Page 151 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

tornillo de presión articulado

N° 6894 M x L D D1 L1 Peso
Nº de
Tornillo de presión pedido
[g]
con pieza de presión vulcanizada, de neopreno resistente al
99408 M 4x 32 11 8 24 4
aceite para proteger los elementos más sensibles. Dureza 85
Shore A, sin LABS (sin silicona). tornillo bonificado, galvanizado 99416 M 5x 38 13 10 28 8
y pasivado, clase de resistencia 8.8. 99390 M 6x 35 16 12 23 11
99424 M 6x 45 16 12 33 13
99556 M 6x 60 16 12 48 16
99432 M 8x 48 21 16 32 25
99499 M 8x 58 21 16 42 29
99440 M 8x 63 21 16 47 31
99457 M 8x 78 21 16 62 37
99580 M10x 66 26 20 46 53
99598 M10x 76 26 20 56 59
99606 M10x116 26 20 96 84
99465 M12x 70 31 24 46 78
99473 M12x100 31 24 76 105
99481 M12x130 31 24 106 131

CAD

N° 6891 Tamaño Tornillo DIN 6332 Cabeza T DIN 508 Tamaño círc. U D L L3 Peso
Nº de
Tornillo de presión articulado pedido
[g]
para brazos soporte abiertos,
Templado, galvanizado y pasivado. Tamaño 1-3 con tuerca y 99119 1 M 5x 35 - 1 12 37 12-22 12
arandela, tamaño 4-6 con cabeza en T. 99127 2 M 6x 50 - 2 12 52 14-33 20
99135 3 M 8x 75 - 3 16 78 18-52 47
99143 4 M 8x 75 M 8x10 4 16 78 15-50 62
99168 6 M12x100 M12x14 6 25 105 25-62 183

CAD

N° 6886
Tamaño Tornillo DIN 6332 D L L3 Peso
Nº de
Tornillo de presión articulado pedido
[g]
para brazos soporte macizos y fijos,
98616 1 M 5x 35 12 37 8-23 9
Templado, galvanizado y pasivado.
98632 4 M 8x 75 16 78 16-52 42
98665 6 M12x100 25 105 30-61 138

CAD

Se reserva el derecho de cambios técnicos.
