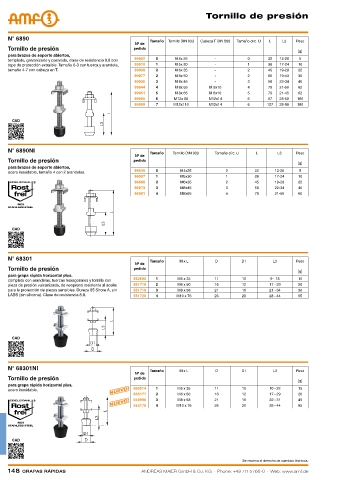

Page 148 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

tornillo de presión

N° 6890 Tamaño Tornillo DIN 933 Cabeza T DIN 508 Tamaño círc. U L L3 Peso
Nº de
Tornillo de presión pedido
[g]
para brazos de soporte abiertos,
templado, galvanizado y pasivado, clase de resistencia 8.8 con 99002 0 M 4x 25 - 0 32 13-20 5
tope de protección extraíble. Tamaño 0-3 con tuerca y arandela, 99010 1 M 5x 30 - 1 38 17-24 10
tamaño 4-7 con cabeza en T. 99028 2 M 6x 35 - 2 45 19-28 22
99077 2 M 6x 50 - 2 60 19-43 30
99036 3 M 8x 45 - 3 58 22-34 40
99044 4 M 8x 65 M 8x10 4 78 21-50 62
99051 5 M 8x 65 M 8x10 5 78 21-45 62
99085 6 M12x 80 M12x14 6 97 28-58 160
99069 7 M12x110 M12x14 6 127 28-88 180

CAD

N° 6890NI
Tamaño Tornillo DIN 933 Tamaño círc. U L L3 Peso
Nº de
Tornillo de presión pedido
[g]
para brazos de soporte abiertos,
96040 0 M4x25 0 32 13-20 5
acero inoxidable, tamaño 4 con 2 arandelas.
96057 1 M5x30 1 38 17-24 10
96065 2 M6x35 2 45 19-28 22
96073 3 M8x45 3 58 22-34 40
96081 4 M8x65 4 78 21-50 60

CAD

N° 68301
Tamaño M x L D D1 L3 Peso
Nº de
Tornillo de presión pedido
[g]
para grapa rápida horizontal plus.
completa con arandelas, tuercas hexagonales y tornillo con 552698 1 M5 x 35 11 10 9 - 18 15
pieza de presión vulcanizada, de neopreno resistente al aceite 551718 2 M6 x 50 16 12 17 - 29 20
para la protección de piezas sensibles. Dureza 85 Shore A, sin 551719 3 M8 x 58 21 16 21 - 34 36
LABS (sin silicona). Clase de resistencia 8.8. 551720 4 M10 x 76 26 20 28 - 44 95

CAD

N° 68301NI
Tamaño M x L D D1 L3 Peso
Nº de
Tornillo de presión pedido
[g]
para grapa rápida horizontal plus,
acero inoxidable. Nuevo! 560014 1 2 M5 x 35 11 10 10 - 22 15
17 - 29
12
20
555177
M6 x 50
16
Nuevo! 558996 3 4 M10 x 76 21 16 22 - 31 45
M8 x 58
555178
95
26
20
28 - 44
CAD
Se reserva el derecho de cambios técnicos.
148 Grapas rápidas ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de
