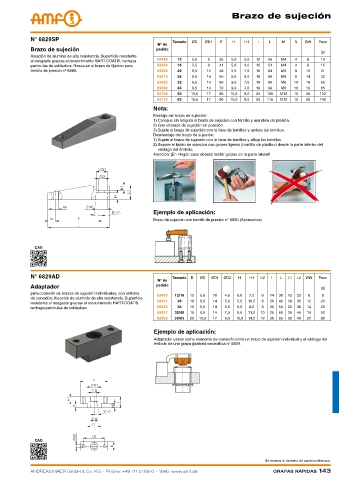

brazo de sujeción

N° 6829SP
Tamaño ØD ØD1 F H H1 I L M N ØW Peso
Nº de
Brazo de sujeción pedido
[g]
Aleación de alumino de alta resistencia. Superficie resistente
al desgaste gracias al recubrimiento HART-COAT®, rechaza 92486 12 5,5 9 35 5,0 5,0 12 45 M4 4 8 13
partículas de soldadura. Rosca en el brazo de fijación para 92494 16 5,5 9 41 5,0 4,0 12 51 M4 4 8 15
tornillo de presión nº 6880. 92502 20 8,5 14 48 5,5 7,5 16 64 M6 6 12 31
93674 25 8,5 14 50 6,5 6,0 16 66 M6 6 14 32
93682 32 8,5 14 60 9,0 7,0 19 80 M8 10 16 55
93690 40 8,5 14 70 9,0 7,0 19 90 M8 10 16 65
93708 50 10,5 17 80 10,0 9,0 25 105 M12 10 20 132
93716 63 10,5 17 90 10,0 9,0 25 115 M12 10 20 149
Nota:
Montaje del brazo de sujeción:
1) Coloque sin holgura el brazo de sujeción con tornillo y arandela de presión.
2) Gire el brazo de sujeción en posición.
3) Sujete el brazo de sujeción con la llave de tornillos y apriete los tornillos.
Desmontaje del brazo de sujeción:
1) Sujete el brazo de sujeción con la llave de tornillos y afloje los tornillos.
2) Separe el brazo de sujeción con golpes ligeros (martillo de plástico) desde la parte inferior del
vástago del émbolo.
Atención: ¡En ningún caso deberá recibir golpes en la parte lateral!

Ejemplo de aplicación:
Brazo de sujeción con tornillo de presión n° 6880 (Accesorios).

CAD

N° 6829AD Tamaño B ØD ØD1 ØD2 H H1 H2 I L L1 L2 ØW Peso
Nº de
Adaptador pedido [g]
para conexión de brazos de sujeción individuales, con orificios 92403 12/16 12 5,5 10 4,5 5,0 7,0 6 14 30 13 22 8 8
de conexión. Aleación de aluminio de alta resistencia. Superficie
92411 20 16 8,5 14 5,5 5,5 10,5 8 20 40 18 30 12 20
resistente al desgaste gracias al recubrimiento HART-COAT®,
rechaza partículas de soldadura. 92429 25 16 8,5 14 5,5 6,5 8,0 8 20 50 25 38 14 28
92437 32/40 19 8,5 14 7,0 9,0 11,0 10 25 60 30 45 16 50
92452 50/63 25 10,5 17 9,0 10,0 14,0 12 30 65 30 48 20 80
Ejemplo de aplicación:
Adaptador usado como elemento de conexión entre un brazo de sujeción individual y el vástago del
émbolo de una grapa giratoria neumática n° 6829.

CAD

Se reserva el derecho de cambios técnicos.
